Pemegang Izin Memasang Proteksi Ruangan Radiologi Agar Aman

TL;DR Kontraktor Ruangan Melapisi Dinding Radiologi Dengan Timbal Pb Untuk Memenuhi Standar Proteksi Perka BAPETEN 4/2013. [CLM-007-001]

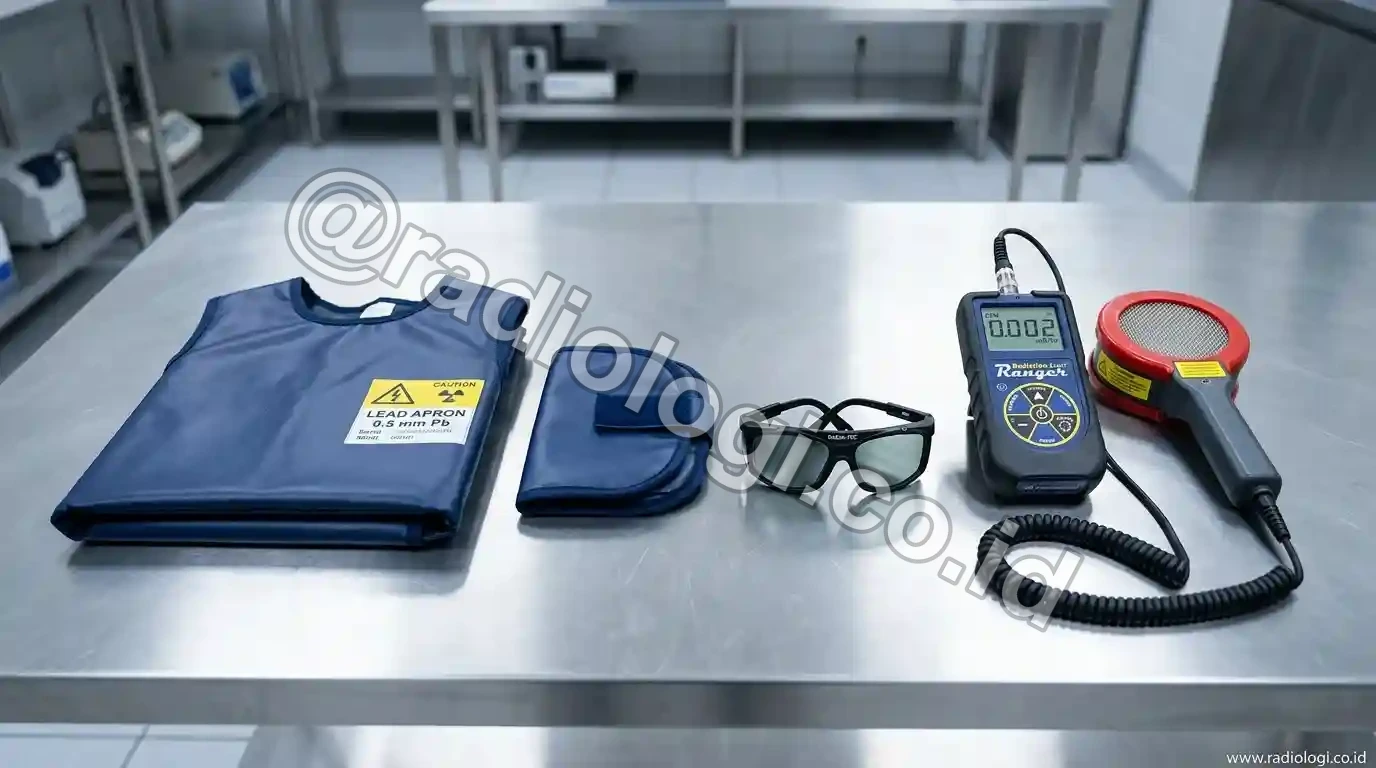

!Ilustrasi Teknis Proteksi Ruangan Dan Apd

*Gambar 1: Dokumentasi operasional dan rekayasa keselamatan radiasi fasilitas radiologi.*

Pembagian Daerah Kerja Radiologi: Daerah Pengendalian vs Supervisi

Penyelenggaraan pelayanan radiologi diagnostik dan intervensional mengharuskan Pemegang Izin menetapkan pembagian daerah kerja yang jelas. Pembagian ini bertujuan memastikan penerapan tindakan proteksi radiasi yang tepat sesuai tingkat risiko paparan.

Berdasarkan Perka BAPETEN No. 4 Tahun 2013 Pasal 26 & 27, daerah kerja radiologi dibagi menjadi dua zona:

1. Daerah Pengendalian: Area di dalam ruang pemeriksaan radiologi di mana pekerja berpotensi menerima paparan radiasi melebihi 3/10 dari Nilai Batas Dosis (NBD) efektif tahunan (>6 mSv/tahun). Daerah ini mencakup ruang tempat pesawat Sinar-X beroperasi.

2. Daerah Supervisi: Area di luar ruang pemeriksaan (seperti ruang kontrol operator dan ruang tunggu pasien) yang memerlukan pengawasan paparan radiasi agar tetap berada di bawah Pembatas Dosis publik.

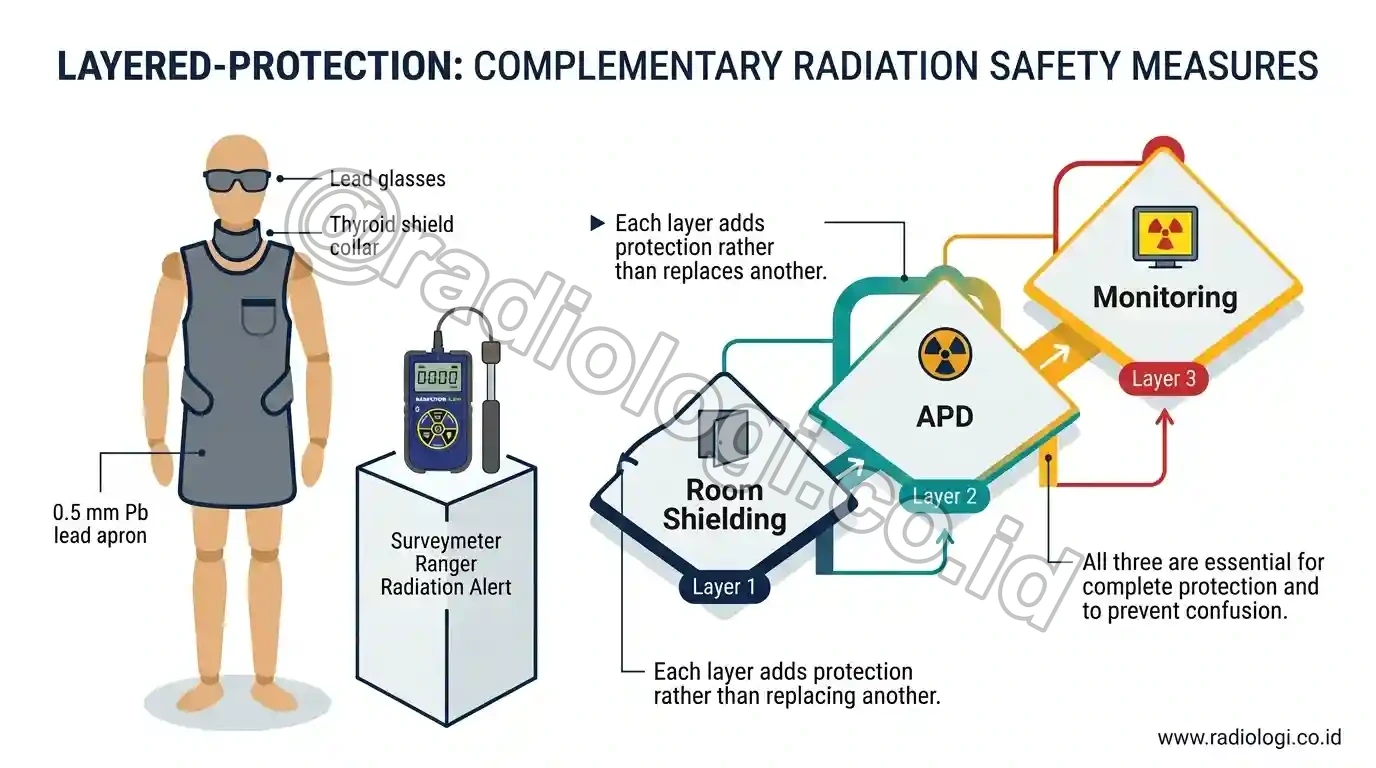

*Gambar 2: Diagram skema alur proteksi dan parameter pengukuran metrologi radiasi.*

Standar Penahan Radiasi Dinding dan Pintu Ruangan Rontgen (2 mm Pb)

Untuk mencegah kebocoran radiasi pengion keluar dari Daerah Pengendalian, seluruh struktur pembatas ruangan radiologi wajib dilengkapi penahan radiasi penyerap paparan.

1. Ekivalensi Bahan Penahan Radiasi (Timbal vs Bata vs Beton)

Sesuai PerBAPETEN No. 4 Tahun 2020, dinding ruangan pemeriksaan radiografi umum dan CT Scan tidak dapat ditetapkan hanya dari satu angka generik; desain perlu dihitung untuk kondisi fasilitas. Pemegang Izin dapat memilih material konstruksi berikut yang setara dengan 2 mm Pb:

Material Konstruksi	Ketebalan Minimal Wajib	Kesetaraan Penahan Radiasi	Keterangan Aplikasi
Lembaran Timbal (Pb Sheet)	Minimal 2.0 mm Pb	2.0 mm Pb	Dipasang melapisi dinding bata biasa atau papan gipsum.
Pasangan Bata Merah	Minimal 25 cm	Ekivalen 2.0 mm Pb	Wajib disusun dengan adukan semen dan plesteran padat tanpa rongga.
Beton Cor (Concrete)	Minimal 15 cm	Ekivalen 2.0 mm Pb	Beton dengan densitas standar $2.35 g/cm^3$.
Pintu Ruang Rontgen	Dilapisi Timbal 2.0 mm Pb	2.0 mm Pb	Pintu kayu/besi yang dilapisi Pb 2 mm overlap minimal 1.5 cm di tepinya.

2. Persyaratan Kaca Timbal (Lead Glass) Jendela Operator

Ruang kontrol tempat Petugas Proteksi Radiasi (PPR) atau Radiografer mengoperasikan konsol pesawat Sinar-X wajib dilengkapi jendela pengamat (*operator viewing window*). Kaca jendela ini wajib menggunakan kaca timbal (*lead glass*) dengan kesetaraan penahan radiasi sekurang-kurangnya 2 mm Pb untuk memastikan operator dapat mengamati pasien tanpa terpapar radiasi hambur.

Spesifikasi Alat Pelindung Diri (APD) Timbal (Pb) Wajib Radiologi

Selain penahan struktural ruangan, Pemegang Izin wajib menyediakan Alat Pelindung Diri (APD) keselamatan radiasi bagi pekerja radiasi dan pendamping pasien.

1. Apron Timbal (Pb) untuk Radiografi dan Fluoroskopi

Apron timbal adalah APD perorangan utama untuk melindungi organ-organ vital (dada, abdomen, dan panggul) dari paparan radiasi sekunder. Berdasarkan PerBAPETEN No. 4 Tahun 2020, spesifikasi apron Pb dibagi berdasarkan tingkat paparan:

Jenis Prosedur Radiologi	Pengguna APD	Ketebalan Timbal Minimal	Model Apron
Radiografi Umum	Pendamping Pasien (jika diperlukan)	Minimal 0.25 mm Pb	Frontal Apron (Melindungi bagian depan).
Fluoroskopi & C-Arm	Dokter Spesialis & Radiografer	Minimal 0.35 mm Pb s.d. 0.5 mm Pb	Wrap-around Apron (Melindungi depan & belakang).
Cath Lab / Intervensional	Tim Medis Intervensional	Minimal 0.5 mm Pb	Vest & Skirt Apron (Model rompi dan rok).

2. Pelindung Tiroid, Gonad, dan Kacamata Timbal Pb

Organ kelenjar tiroid dan organ reproduksi (gonad) sangat sensitif terhadap paparan radiasi pengion (efek stokastik). Regulasi BAPETEN mewajibkan ketersediaan APD khusus berikut:

• Pelindung Tiroid (Thyroid Shield): Wajib digunakan pada prosedur fluoroskopi dan tindakan intervensional dengan ketebalan timbal minimal 0.35 mm Pb s.d. 0.5 mm Pb.

• Pelindung Gonad (Gonad Shield): Digunakan untuk melindungi pasien atau pekerja dengan ketebalan timbal minimal 0.5 mm Pb.

• Kacamata Timbal (Lead Glasses): Dilengkapi pelindung samping (*side-shield*) dengan kesetaraan minimal 0.5 mm Pb atau 0.75 mm Pb untuk mencegah katarak radiasi pada lensa mata dokter operator intervensional.

Pemeliharaan dan Uji Keretakan (Crack Inspection) APD Radiologi

Apron timbal tidak boleh dilipat atau ditumpuk secara sembarangan karena lapisan timbal di dalamnya dapat mengalami retak internal (*internal cracking*). Retakan mikroskopis pada apron menyebabkan kebocoran radiasi langsung ke tubuh pengguna.

Tata cara pemeliharaan dan pengujian kelayakan APD radiologi meliputi:

1. Penyimpanan: Apron Pb wajib digantung menggunakan gantungan khusus berpenyangga kuat (*apron hanger*) dan dilarang dilipat.

2. Inspeksi Visual Harian: Memeriksa keutuhan kain pembungkus dan tali pengikat velcro.

3. Uji Keretakan Berkala (Crack Inspection): Integritas fisik apron Pb wajib diuji sekurang-kurangnya 1 kali dalam 1 tahun menggunakan penyinaran rontgen atau pemindaian fluoroskopi. Apron yang menunjukkan garis retakan pada area organ vital wajib dimusnahkan dan diganti baru.

Pertanyaan yang Sering Diajukan (FAQ)

Berapa ketebalan timbal (Pb) yang diwajibkan untuk dinding ruang rontgen?

Dinding ruang pemeriksaan rontgen wajib memiliki penahan radiasi ekivalen minimal 2 mm timbal (Pb). Hal ini dapat dipenuhi dengan lembaran Pb 2 mm, dinding bata merah tebal 25 cm berplesteran padat, atau beton cor 15 cm [CLM-002, CLM-003].

Apakah apron timbal dengan ketebalan 0.25 mm Pb boleh dipakai di ruang Cath Lab?

Tidak disarankan. Prosedur intervensional di Cath Lab menghasilkan laju radiasi hambur yang tinggi, sehingga tim medis wajib menggunakan apron dengan ketebalan minimal 0.5 mm Pb model wrap-around atau vest-skirt.

Mengapa apron timbal dilarang dilipat saat disimpan?

Melipat apron timbal menyebabkan penekanan struktural yang dapat membuat kristal timbal di dalam matriks karet retak. Retakan ini menjadi celah bocornya radiasi pengion tanpa terlihat dari luar.

Berapa kali dalam setahun APD timbal wajib diuji kelayakannya?

Integritas fisik APD timbal wajib diuji secara berkala melalui pengujian radiografi/fluoroskopi sekurang-kurangnya 1 kali dalam 1 tahun.

Apakah kaca jendela operator ruang rontgen bisa menggunakan kaca biasa?

Tidak bisa. Jendela pengamat operator wajib menggunakan kaca timbal (*lead glass*) khusus dengan kesetaraan penahan radiasi minimal 2 mm Pb.

Panduan Standar Operasional Prosedur (SOP) dan Manajemen Risiko Fasyankes

Dalam rangka mewujudkan keselamatan radiasi yang berkelanjutan di fasilitas pelayanan kesehatan, Pemegang Izin bersama Petugas Proteksi Radiasi (PPR) dan Fisikawan Medik wajib mendokumentasikan SOP operasional yang terintegrasi dengan Program Proteksi dan Keselamatan Radiasi. [CLM-001]

1. Struktur Pengawasan dan Pembagian Peran

• Pemegang Izin: Bertanggung jawab penuh menyediakan infrastruktur proteksi, pelindung radiasi, serta memfasilitasi pemantauan dosis perorangan dan kalibrasi berkala. [CLM-001]

• Petugas Proteksi Radiasi (PPR): Melaksanakan pengawasan harian, memverifikasi penggunaan APD dan dosimeter, serta mengelola dokumentasi logbook paparan radiasi. [CLM-001]

• Fisikawan Medik: Melakukan optimisasi dosis paparan medik, pengujian kualitas alat (QA/QC), kalkulasi shielding, dan perhitungan dosis ekivalen organ kritis. [CLM-001, CLM-002]

2. Pengelolaan Dokumen Inspeksi BAPETEN

Setiap Fasyankes wajib menyimpan rekaman data keselamatan radiasi sekurang-kurangnya dalam jangka waktu 30 tahun. Dokumen ini menjadi bukti vital saat verifikasi perpanjangan izin operasional di aplikasi BALIS Online BAPETEN maupun saat audit mutu akreditasi rumah sakit (STARKES/KARS). [CLM-001]

Analisis Ketidakpastian Metrologi dan Penjaminan Mutu ISO/IEC 17025

Setiap pengukuran besaran operasional radiasi ($H_p(10)$, $H_p(0.07)$, dan $H_p(3)$) mengandung komponen ketidakpastian fisik yang harus dikendalikan oleh Laboratorium Dosimetri Teruji. [CLM-002]

Komponen Evaluasi Ketidakpastian Pengukuran:

1. Ketidakpastian Tipe A (Evaluasi Statistik): Dihitung dari deviasi standar pembacaan berulang sampel kristal dosimeter di bawah kondisi iradiasi acuan yang identik. [CLM-002]

2. Ketidakpastian Tipe B (Faktor Fisik & Alat):

• Ketergantungan Energi Foton: Variasi respons kristal pada spektrum sinar-X diagnostik ($30-150 ext{ kVp}$). [CLM-002]

• Ketergantungan Sudut Datang (*Angular Response*): Variasi pembacaan saat berkas radiasi mengenai dosimeter dari sudut $0^\circ$ hingga $60^\circ$. [CLM-002]

• Fading Termal: Peluruhan sinyal muatan terperangkap selama rentang waktu transportasi dan penyimpanan. [CLM-002]

Penyatuan seluruh variabel ketidakpastian ini dijamin berada di bawah ambang toleransi $\pm 10\%$ untuk memastikan keabsahan data dosis Sievert yang diterima pekerja. [CLM-002]

Checklist Kesiapan Inspeksi Keselamatan Radiasi Fasyankes

Guna membantu tim K3RS dan PPR mempersiapkan audit berkala, gunakan checklist evaluasi berikut:

• [x] Sertifikat kalibrasi surveymeter dan dosimeter perorangan aktif masih berlaku (interval $< 1 ext{ tahun}$).

• [x] Laporan hasil evaluasi TLD triwulanan tercatat lengkap tanpa adanya pemaparan di atas investigational level ($>5 ext{ mSv}$).

• [x] Lembaran timbal (Pb sheet) dinding, pintu, dan kaca pengamat ruangan radiologi bebas dari celah kebocoran.

• [x] Seluruh pekerja radiasi memiliki dokumen pemeriksaan kesehatan berkala (pemeriksaan darah lengkap dan limfosit).

• [x] Poster peringatan bahaya radiasi dan lampu tanda penyinaran (*warning light*) berfungsi normal di atas pintu masuk.

Ringkasan Prosedur dan Langkah Kepatuhan Fasyankes

Pemenuhan proteksi ruangan dan pengelolaan APD perlu dibuktikan melalui dokumen desain, pemeriksaan fisik, serta pengukuran yang relevan sebelum fasyankes mengajukan verifikasi izin operasional BAPETEN. Konstruksi dinding yang tepat (ekivalen 2 mm Pb) serta pengujian keretakan APD tahunan memastikan keselamatan pasien, pekerja, dan publik terjamin secara berkelanjutan.

Untuk melengkapi manajemen keselamatan radiasi di fasyankes Anda, pastikan pekerja radiasi juga dipantau dengan Pemantauan Dosis Pekerja Radiasi dan peralatan rontgen Anda diuji dalam Uji Kesesuaian Pesawat Sinar-X.
