Petugas Proteksi Radiasi Menghitung Shielding Sinar-X Aga…

TL;DR Fisikawan Medik Menghitung Desain Shielding Ruangan Sinar-X Untuk Memastikan Paparan Masyarakat Di Bawah 1 mSv Per Tahun. [CLM-010-001]

!Ilustrasi Teknis Desain Shielding Ruangan Sinar X

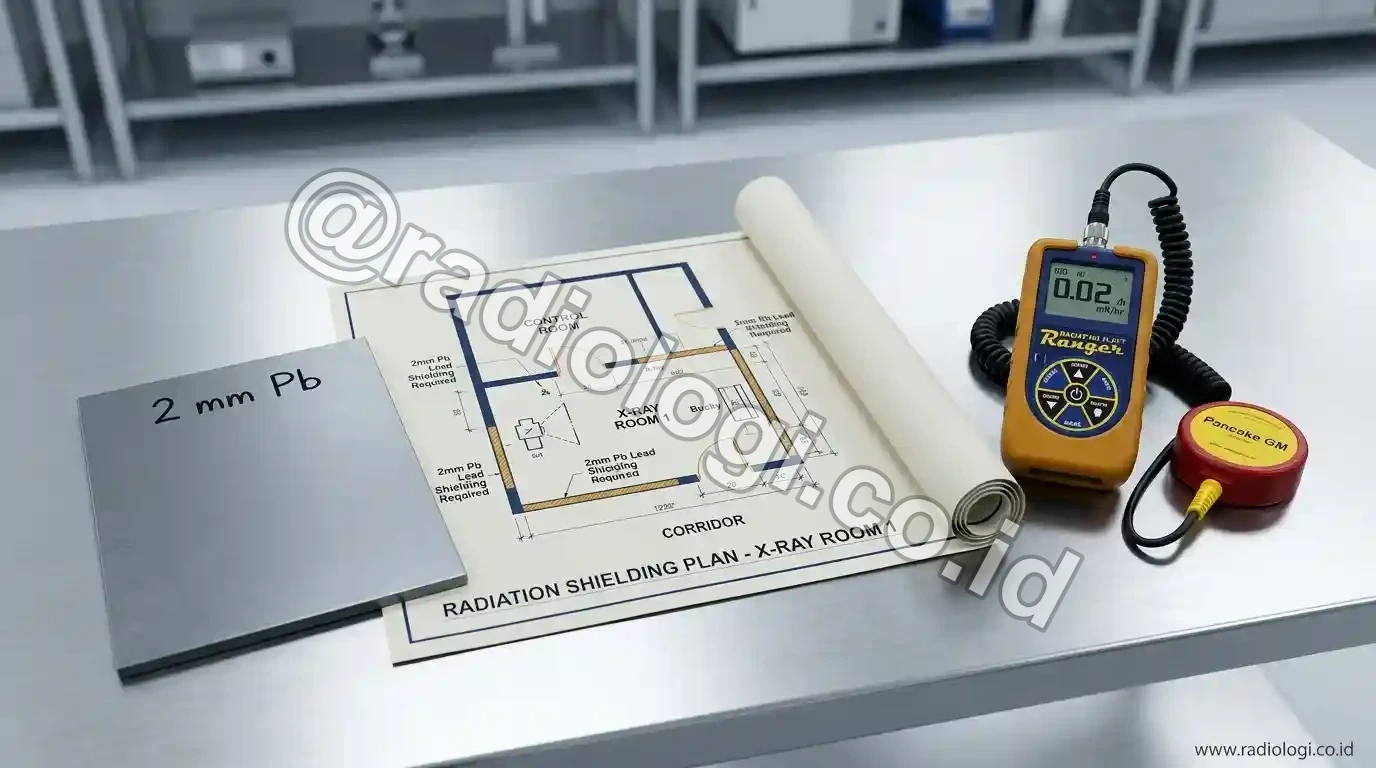

*Gambar 1: Dokumentasi operasional dan rekayasa keselamatan radiasi fasilitas radiologi.*

Mengapa Desain Shielding Ruangan Sinar-X Wajib Diperhitungkan?

Pembangunan dan renovasi ruangan pemeriksaan radiologi di fasilitas pelayanan kesehatan (fasyankes) memerlukan perencanaan teknis proteksi radiasi yang matang. Radiasi pengion berupa sinar-X yang dipancarkan dari pesawat radiologi memiliki daya tembus tinggi terhadap bahan penahan bangunan biasa. [CLM-001]

Bila dinding, pintu, dan kaca pengamat ruangan tidak dilengkapi penahan radiasi (*shielding*) yang memadai, hamburan radiasi dapat menembus ke ruangan sekitar. Kondisi ini membahayakan pekerja di luar ruangan radiologi, pasien lain di ruang tunggu, maupun masyarakat umum. [CLM-001, CLM-003]

Oleh karena itu, perhitungan desain shielding ruangan menjadi syarat mutlak dalam perizinan pemanfaatan tenaga nuklir BAPETEN. [CLM-001]

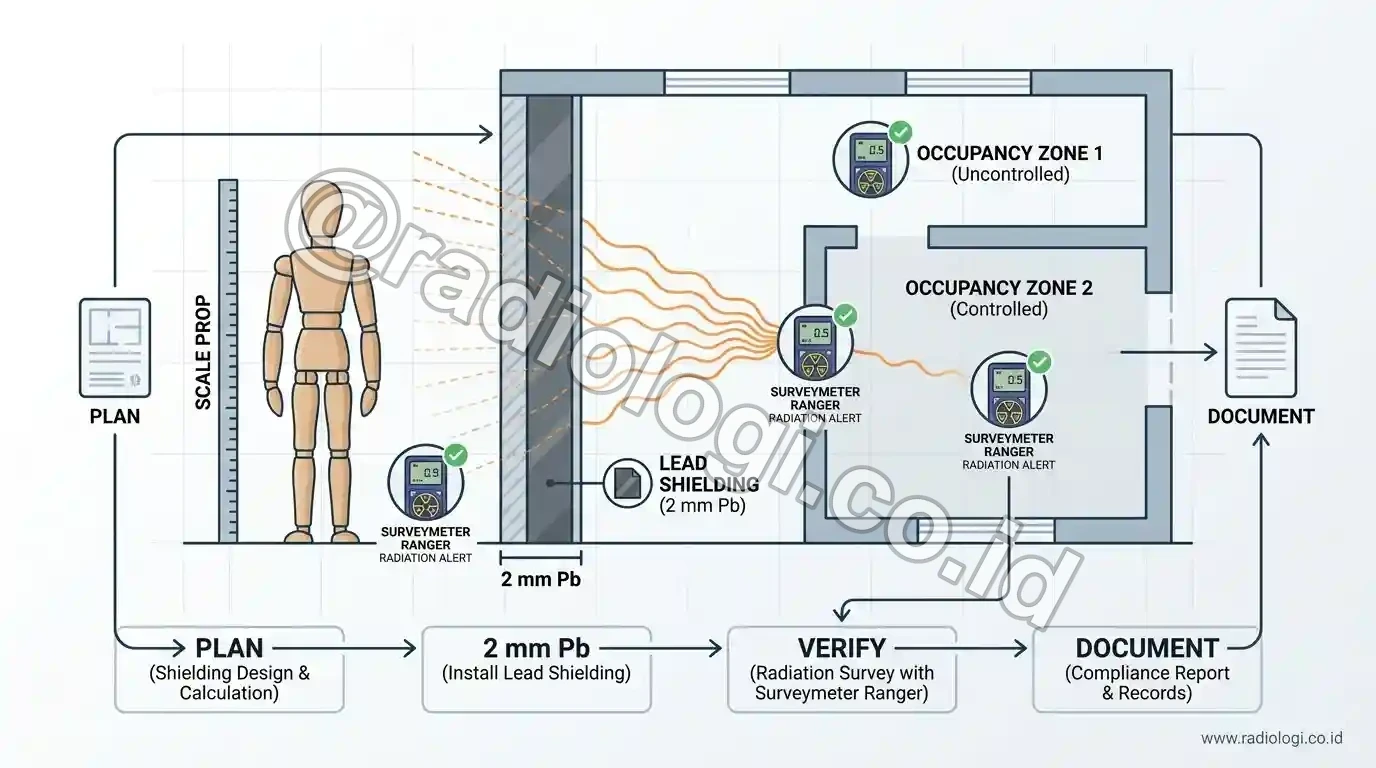

*Gambar 2: Diagram skema alur proteksi dan parameter pengukuran metrologi radiasi.*

Regulasi Batas Dosis dan Pembagian Area Terkendali BAPETEN

Berdasarkan Perka BAPETEN No. 4 Tahun 2013 tentang Proteksi dan Keselamatan Radiasi dalam Pemanfaatan Tenaga Nuklir, pembatasan paparan radiasi lingkungan dibagi berdasarkan kriteria area: [CLM-001]

1. Area Terkendali (Controlled Area): Area di dalam ruang pemeriksaan radiologi tempat pekerja radiasi beroperasi. Nilai Batas Dosis (NBD) pekerja ditetapkan maksimal 20 mSv per tahun (Pasal 15). [CLM-001]

2. Area Tidak Terkendali (Uncontrolled Area / Publik): Area di luar dinding ruangan radiologi (seperti koridor, ruang tunggu pasien, kantor administrasi, atau area luar gedung). NBD untuk anggota masyarakat ditetapkan maksimal 1 mSv per tahun (Pasal 17). [CLM-001]

Dalam perencanaan teknis, Fisikawan Medik atau PPR menggunakan batas dosis desain yang jauh lebih konservatif (misalnya 0.02 mSv per minggu untuk area publik) guna menjamin tingkat keselamatan tertinggi. [CLM-001, CLM-003]

Parameter Utama Perhitungan Ketebalan Penahan Radiasi

Metodologi perhitungan ketebalan shielding mengacu pada standar internasional seperti NCRP Report No. 147 dan petunjuk teknis BAPETEN. [CLM-003]

Tiga Parameter Utama dalam Kalkulasi Shielding:

1. Beban Kerja Ruangan ($W$): Diukur dalam satuan mA-menit/minggu. Parameter ini menggambarkan volume penggunaan paparan sinar-X mingguan berdasarkan jumlah pasien dan teknik penyinaran. [CLM-003]

2. Faktor Pemanfaatan ($U$): Fraksi waktu operasional saat berkas sinar-X diarahkan ke dinding atau penghalang tertentu (misalnya $U=1$ untuk dinding penahan tempat penyangga kaset tegak). [CLM-003]

3. Faktor Hunian ($T$): Tingkat okupansi area di balik dinding penahan (misalnya $T=1$ untuk ruang kerja staf administrasi penuh waktu, atau $T=1/20$ untuk koridor lalu lintas publik). [CLM-003]

Selain itu, perhitungan membedakan antara Penahan Radiasi Primer (dinding yang berhadapan langsung dengan arah berkas utama) dan Penahan Radiasi Sekunder (dinding yang menahan radiasi hamburan dari pasien dan radiasi bocor dari wadah tabung). [CLM-003]

Perbandingan Material Shielding: Timbal (Pb Sheet) vs Dinding Beton

Pilihan material penahan radiasi disesuaikan dengan luas ruangan, kerapatan struktur bangunan, dan analisis efisiensi biaya.

1. Lembaran Timbal (Pb Sheet)

• Karakteristik: Memiliki nomor atom ($Z=82$) dan kepadatan massa sangat tinggi ($\sim 11.34 \text{ g/cm}^3$).

• Ketebalan Ekuivalen: Untuk pesawat radiologi diagnostik konvensional dengan tegangan tabung hingga 125 kVp, standar penahan yang umum dipakai adalah lembaran timbal dengan ketebalan ekuivalen 2 mm Pb. [CLM-002]

• Kelebihan: Pemasangan praktis pada struktur dinding gipsum, pasangan bata tipis, serta pelapisan daun pintu kayu dan kusen pengamat. [CLM-002]

2. Dinding Beton / Pasangan Bata Merah

• Ketebalan Ekuivalen: Ekuivalensi penahan 2 mm Pb dapat dicapai menggunakan dinding beton bertulang kerapatan standar ($\sim 2.35 \text{ g/cm}^3$) dengan ketebalan minimal 15 cm, atau pasangan bata merah utuh dengan plesteran tebal minimal 25 cm. [CLM-002]

• Kelebihan: Ekonomis untuk bangunan baru berbahan beton bertulang, tanpa perlu penambahan lembaran timbal pada dinding utama. [CLM-002]

Tahapan Uji Kebocoran Radiasi dan Verifikasi Keselamatan Ruangan

Setelah konstruksi penahan radiasi selesai dipasang, fasilitas wajib melakukan pembuktian kualitatif dan kuantitatif di lapangan melalui Uji Kebocoran Radiasi Ruangan. [CLM-004]

Prosedur Pengujian Paparan Lingkungan:

1. Pengoperasian Pesawat Sinar-X pada Beban Maksimum: Pesawat ditembakkan pada faktor ekspos tinggi acuan. [CLM-004]

2. Pengukuran Paparan Menggunakan Surveymeter Terkalibrasi: Petugas mengukur tingkat laju dosis ($\mu\text{Sv/jam}$) pada seluruh sambungan lembaran Pb, sudut pintu, kaca PB pengamat, dan area dinding luar. [CLM-004]

3. Penerbitan Laporan Hasil Uji Kebocoran: Laporan resmi melampirkan peta titik ukur dan sertifikat kalibrasi alat ukur radiasi sebagai syarat kelengkapan perizinan BAPETEN. [CLM-004]

Pertanyaan Sering Diajukan (FAQ)

Berapa ketebalan timbal (Pb) yang dibutuhkan untuk ruangan radiologi diagnostik?

Umumnya disyaratkan memiliki ketebalan ekuivalen minimal 2 mm Pb untuk tegangan tabung hingga 125 kVp. Namun, nilai tepatnya harus dihitung berdasarkan beban kerja dan tata letak ruangan.

Apakah dinding bata merah cukup untuk menahan radiasi sinar-X?

Dinding bata merah utuh dengan plesteran tebal minimal 25 cm dapat setara dengan 2 mm Pb. Namun, jika ketebalan bata kurang dari standar, penambahan lembaran timbal (Pb sheet) tetap wajib dipasang.

Panduan Standar Operasional Prosedur (SOP) dan Manajemen Risiko Fasyankes

Dalam rangka mewujudkan keselamatan radiasi yang berkelanjutan di fasilitas pelayanan kesehatan, Pemegang Izin bersama Petugas Proteksi Radiasi (PPR) dan Fisikawan Medik wajib mendokumentasikan SOP operasional yang terintegrasi dengan Program Proteksi dan Keselamatan Radiasi. [CLM-001]

1. Struktur Pengawasan dan Pembagian Peran

• Pemegang Izin: Bertanggung jawab penuh menyediakan infrastruktur proteksi, pelindung radiasi, serta memfasilitasi pemantauan dosis perorangan dan kalibrasi berkala. [CLM-001]

• Petugas Proteksi Radiasi (PPR): Melaksanakan pengawasan harian, memverifikasi penggunaan APD dan dosimeter, serta mengelola dokumentasi logbook paparan radiasi. [CLM-001]

• Fisikawan Medik: Melakukan optimisasi dosis paparan medik, pengujian kualitas alat (QA/QC), kalkulasi shielding, dan perhitungan dosis ekivalen organ kritis. [CLM-001, CLM-002]

2. Pengelolaan Dokumen Inspeksi BAPETEN

Setiap Fasyankes wajib menyimpan rekaman data keselamatan radiasi sekurang-kurangnya dalam jangka waktu 30 tahun. Dokumen ini menjadi bukti vital saat verifikasi perpanjangan izin operasional di aplikasi BALIS Online BAPETEN maupun saat audit mutu akreditasi rumah sakit (STARKES/KARS). [CLM-001]

Analisis Ketidakpastian Metrologi dan Penjaminan Mutu ISO/IEC 17025

Setiap pengukuran besaran operasional radiasi ($H_p(10)$, $H_p(0.07)$, dan $H_p(3)$) mengandung komponen ketidakpastian fisik yang harus dikendalikan oleh Laboratorium Dosimetri Teruji. [CLM-002]

Komponen Evaluasi Ketidakpastian Pengukuran:

1. Ketidakpastian Tipe A (Evaluasi Statistik): Dihitung dari deviasi standar pembacaan berulang sampel kristal dosimeter di bawah kondisi iradiasi acuan yang identik. [CLM-002]

2. Ketidakpastian Tipe B (Faktor Fisik & Alat):

• Ketergantungan Energi Foton: Variasi respons kristal pada spektrum sinar-X diagnostik ($30-150 ext{ kVp}$). [CLM-002]

• Ketergantungan Sudut Datang (*Angular Response*): Variasi pembacaan saat berkas radiasi mengenai dosimeter dari sudut $0^\circ$ hingga $60^\circ$. [CLM-002]

• Fading Termal: Peluruhan sinyal muatan terperangkap selama rentang waktu transportasi dan penyimpanan. [CLM-002]

Penyatuan seluruh variabel ketidakpastian ini dijamin berada di bawah ambang toleransi $\pm 10\%$ untuk memastikan keabsahan data dosis Sievert yang diterima pekerja. [CLM-002]

Checklist Kesiapan Inspeksi Keselamatan Radiasi Fasyankes

Guna membantu tim K3RS dan PPR mempersiapkan audit berkala, gunakan checklist evaluasi berikut:

• [x] Sertifikat kalibrasi surveymeter dan dosimeter perorangan aktif masih berlaku (interval $< 1 ext{ tahun}$).

• [x] Laporan hasil evaluasi TLD triwulanan tercatat lengkap tanpa adanya pemaparan di atas investigational level ($>5 ext{ mSv}$).

• [x] Lembaran timbal (Pb sheet) dinding, pintu, dan kaca pengamat ruangan radiologi bebas dari celah kebocoran.

• [x] Seluruh pekerja radiasi memiliki dokumen pemeriksaan kesehatan berkala (pemeriksaan darah lengkap dan limfosit).

• [x] Poster peringatan bahaya radiasi dan lampu tanda penyinaran (*warning light*) berfungsi normal di atas pintu masuk.

Manajemen Risiko Proteksi Radiasi & Strategi Kepatuhan BAPETEN

Penerapan program keselamatan dan kesehatan kerja radiasi di fasilitas pelayanan kesehatan (Fasyankes) menuntut komitmen manajemen puncak dan tim proteksi radiasi. Penyelenggaraan pemantauan paparan perorangan serta pengujian peralatan secara rutin bukan hanya pemenuhan administratif perizinan, melainkan perlindungan hukum bagi institusi dari tuntutan kecelakaan kerja radiasi. [CLM-001]

1. Peran Strategis Komite K3RS dan Penanggung Jawab Proteksi

• Pengawasan Harian: Memastikan setiap staf medis yang bekerja di area terkendali menggunakan alat pelindung diri (APD) timbal dan membawa dosimeter perorangan aktif maupun pasif. [CLM-001]

• Pengelolaan Database Dosis Akumulatif: Mengintegrasikan hasil laporan pembacaan triwulanan dari Laboratorium Dosimetri Teruji ke dalam kartu dosis kesehatan pekerja (*yellow book*). [CLM-001]

• Tindak Lanjut Notifikasi Pemaparan: Mengadakan rapat investigasi internal jika terdeteksi laju dosis paparan pekerja mendekati *investigational level* ($>5 ext{ mSv/triwulan}$). [CLM-001]

2. Penjaminan Aksesibilitas Audit Inspeksi BAPETEN (BALIS Online)

Setiap dokumen sertifikat kalibrasi surveymeter, sertifikat uji kesesuaian pesawat sinar-X, serta laporan hasil uji kebocoran ruangan wajib diunggah secara berkala ke portal BALIS BAPETEN. Ketersediaan berkas metrologi yang teratur mempercepat perpanjangan izin operasional dan menghindarkan Fasyankes dari teguran tertulis atau pembekuan izin tempat kerja. [CLM-001, CLM-002]

Analisis Kalkulasi Ketidakpastian Metrologi & Kuantifikasi Dosis

Untuk menjamin bahwa data Sievert (mSv) yang tertera pada laporan evaluasi diakui secara hukum, laboratorium penguji mengendalikan seluruh sumber ketidakpastian pengukuran sesuai standar ISO/IEC 17025:2017: [CLM-002]

Rincian Komponen Ketidakpastian Pengukuran:

1. Ketidakpastian Kalibrasi Standar Terhubung (Tipe B): Nilai ketidakpastian yang diturunkan dari sertifikat standar sekunder laboratorium metrologi nasional BRIN / BAPETEN. [CLM-002]

2. Ketergantungan Sudut dan Respon Energi Radiasi: Koreksi matematis saat sudut berkas penyinaran mengenai dosimeter dari arah menyamping ($0^\circ-60^\circ$) serta perbedaan respon kristal pada spektrum tegangan tabung $40-150 ext{ kVp}$. [CLM-002]

3. Efek Peluruhan Sinyal Termal (*Fading Correction*): Koreksi komputasi terhadap waktu tunda pengiriman kartu TLD dari Fasyankes ke laboratorium agar dosis nyata tidak berkurang. [CLM-002]

Hasil akhir kuantifikasi dosis memastikan bahwa faktor ketidakpastian diperluas (*expanded uncertainty*) berada pada tingkat kepercayaan $95\%$ ($k=2$) dengan toleransi penyimpangan di bawah $\pm 10\%$. [CLM-002]

Panduan Langkah Kesiapan Inspeksi KARS / STARKES dan BAPETEN

Guna menjaga predikat akreditasi paripurna dan keabsahan izin operasional, Fasyankes disarankan menjalankan protokol verifikasi mandiri berikut:

1. Verifikasi Masa Berlaku Sertifikat Metrologi: Pastikan sertifikat kalibrasi instrumen surveymeter dan EPD tidak melebihi masa berlaku 1 tahun.

2. Pemeriksaan Fisik Kaca Timbal dan Dinding Shielding: Pastikan tidak ada celah retakan pada sambungan lembaran Pb pintu dan kusen kaca pengamat radiografer.

3. Penyimpanan Berkas Laporan Dosis 30 Tahun: Dokumentasikan laporan pembacaan TLD perorangan dalam format fisik dan arsip digital terenkripsi.

4. Pemeriksaan Kesehatan Pekerja berkala: Lakukan uji laboratorium darah rutin dan evaluasi medis okupasi tahunan untuk seluruh staf radiologi.

Ringkasan Prosedur dan Langkah Kepatuhan Fasyankes

Desain shielding ruangan sinar-X yang akurat merupakan pilar utama keselamatan radiasi dan kepatuhan perizinan Fasyankes. Evaluasi dan pengujian kebocoran ruangan wajib mengacu pada standar BAPETEN dan disahkan oleh Fisikawan Medik / PPR.

Guna memastikan ruangan radiologi Anda patuh regulasi BAPETEN, konsultasikan kebutuhan desain shielding dan uji kebocoran ruangan dengan tim ahli radiologi.co.id.
