Auditor K3RS Menguji Kebocoran Dinding Radiologi Agar Pekerja Aman

Kewajiban Hukum dan Pemicu Uji Kebocoran Ruangan Radiologi

Pembangunan perisai radiasi di atas kertas tidak otomatis mendukung keamanan di lapangan. Sambungan lembaran timbal yang tidak sempurna, kerapatan beton yang bervariasi, atau celah mikro di sekitar kusen pintu dapat menjadi celah kebocoran radiasi pengion.

Peraturan BAPETEN Nomor 4 Tahun 2020 tentang Keselamatan Radiasi pada Penggunaan Pesawat Sinar-X dalam Radiologi Diagnostik dan Intervensional (Pasal 32 ayat 1) menegaskan bahwa pemantauan paparan radiasi di daerah kerja wajib dilaksanakan pada ruangan pesawat sinar-X secara berkala dan dalam empat kondisi khusus:

1. Pembangunan Ruangan Baru: Komisioning fisik wajib dilakukan sebelum perizinan operasional BAPETEN diterbitkan.

2. Pasca-Renovasi Ruangan: Memastikan modifikasi arsitektur tidak merusak kontinuitas penahan radiasi.

3. Perbaikan atau Penggantian Pesawat Sinar-X: Memverifikasi bahwa kapasitas perisai eksisting masih mampu menahan tingkat keluaran radiasi pesawat baru atau komponen yang diperbaiki.

4. Modifikasi Perangkat Lunak Pesawat: Mengantisipasi perubahan parameter ekspos otomatis yang berpotensi menaikkan beban kerja radiasi.

Regulasi Batas Paparan dan Pembatas Dosis Proteksi Radiasi

Sistem keselamatan radiasi nasional bertumpu pada asas limitasi dosis. Peraturan Kepala BAPETEN Nomor 4 Tahun 2013 menetapkan batas hukum akumulasi paparan:

• Nilai Batas Dosis (NBD) Pekerja Radiasi: Dosis efektif rata-rata 20 mSv per tahun dalam jangka waktu 5 tahun berturut-turut, dengan batas tertinggi 50 mSv dalam satu tahun tertentu.

• Nilai Batas Dosis (NBD) Anggota Masyarakat: Dosis efektif maksimal 1 mSv per tahun di area publik.

Dalam tahap perencanaan dan pengujian perisai ruangan, evaluasi transmisi radiasi tidak diukur langsung terhadap NBD tahunan, melainkan menggunakan Pembatas Dosis (Dose Constraint). Berdasarkan acuan standar internasional NCRP Report No. 147 yang disesuaikan dengan ketentuan Pembatas Dosis BAPETEN (Pasal 31 Perka BAPETEN No. 4 Tahun 2020), nilai Pembatas Dosis pra-konstruksi yang lazim digunakan meliputi:

• Daerah Pengendalian (Controlled Area): 0,1 mSv per minggu (setara 5 mSv per tahun) untuk ruang panel kendali dan area internal pekerja radiasi.

• Daerah Supervisi / Tidak Terkontrol (Uncontrolled Area): 0,02 mSv per minggu (setara 1 mSv per tahun) untuk ruang tunggu, koridor, dan area berokupansi publik.

Ketentuan Konstruksi Penahan Radiasi Sesuai Perka BAPETEN 4/2020

Persyaratan fisik ruangan pesawat sinar-X diatur dalam Perka BAPETEN No. 4 Tahun 2020 untuk memastikan optimisasi proteksi radiasi berjalan efektif:

• Pemasangan Penahan Radiasi: Dinding, pintu, dan jendela pengamat wajib dilengkapi perisai radiasi yang ketebalannya dihitung dari beban kerja maksimum, faktor penggunaan, faktor okupansi, dan orientasi berkas radiasi.

• Ketinggian Minimum Perisai Dinding: Ruangan pesawat sinar-X konvensional wajib memasang penahan radiasi pada dinding paling rendah 2 meter dari lantai.

• Perisai Penuh Ruang CT-Scan dan Intervensional: Ruangan CT-Scan dan Radiologi Intervensional wajib memasang penahan radiasi secara penuh pada seluruh permukaan dinding dari lantai hingga langit-langit.

• Pencegahan Kebocoran Sambungan: Instalasi perisai timbal pada dinding dan pintu wajib memperhatikan kerapatan sambungan tumpang-tindih (overlapping) dan penutupan lubang saluran kabel.

Standar Alat Ukur dan Prosedur Pengujian Lapangan

Pengukuran kebocoran radiasi wajib menggunakan instrumen yang memenuhi kriteria Perka BAPETEN No. 4 Tahun 2020 Pasal 32 ayat 2:

1. Respons Energi Sesuai: Mampu merespons spektrum energi foton sinar-X diagnostik (50–150 kVp).

2. Rentang Pengukuran Memadai: Dapat mengukur laju paparan radiasi tingkat rendah hingga paparan tinggi di luar dinding.

3. Status Kalibrasi Valid: Memiliki sertifikat kalibrasi yang masih berlaku dari laboratorium terakreditasi KAN dan ditunjuk resmi oleh BAPETEN.

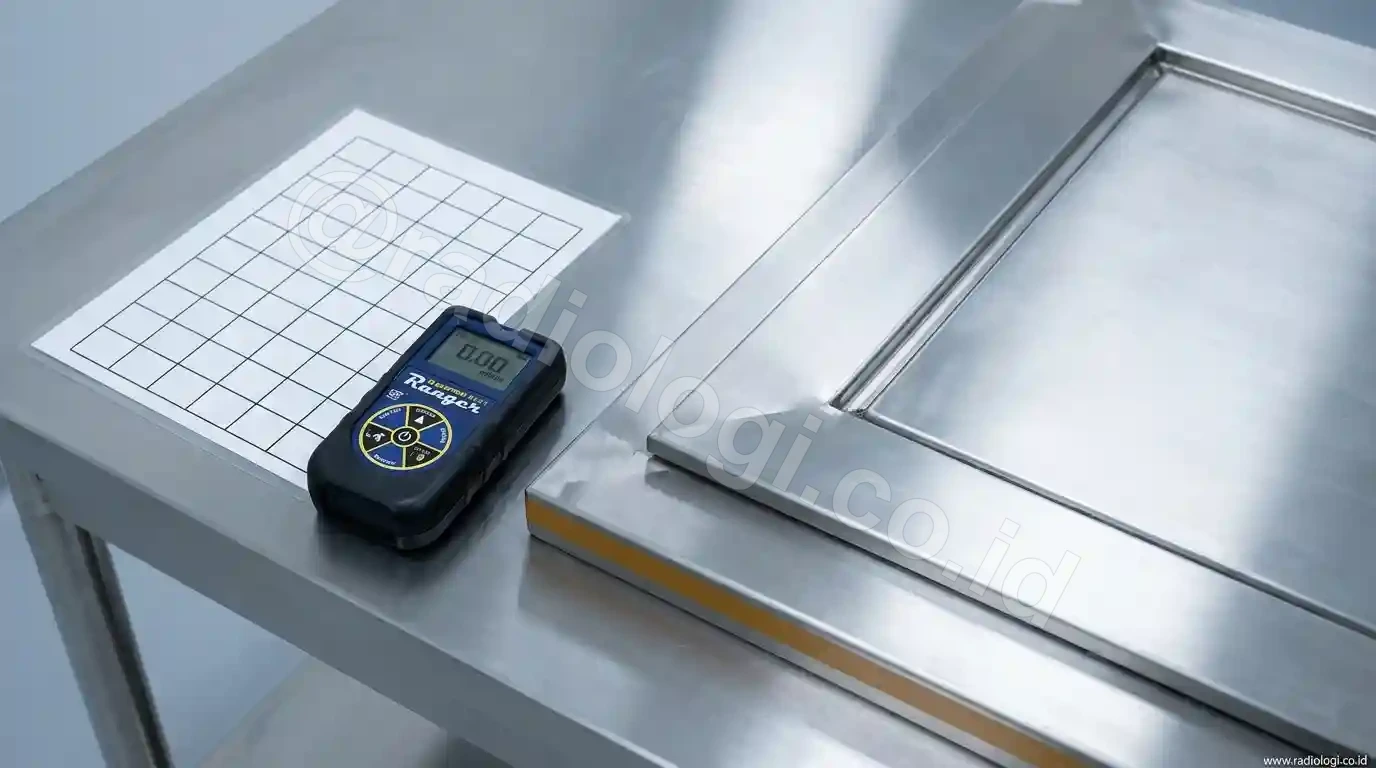

Instrumen standar yang digunakan di lapangan adalah surveymeter paparan radiasi bersertifikat.

Urutan Pelaksanaan Uji Lapangan

Pengujian dilaksanakan secara rinci melalui tahapan:

1. Perekaman Laju Dosis Latar: Mencatat paparan alamiah awal sebelum penyinaran sebagai koreksi dasar.

2. Penggunaan Phantom Hamburan: Menempatkan phantom pada meja pemeriksaan untuk menghasilkan efek radiasi terhambur yang representatif terhadap kondisi klinis.

3. Penyinaran Beban Kerja Maksimum: Mengoperasikan pesawat sinar-X pada parameter kVp dan mAs tertinggi sesuai kapasitas uji.

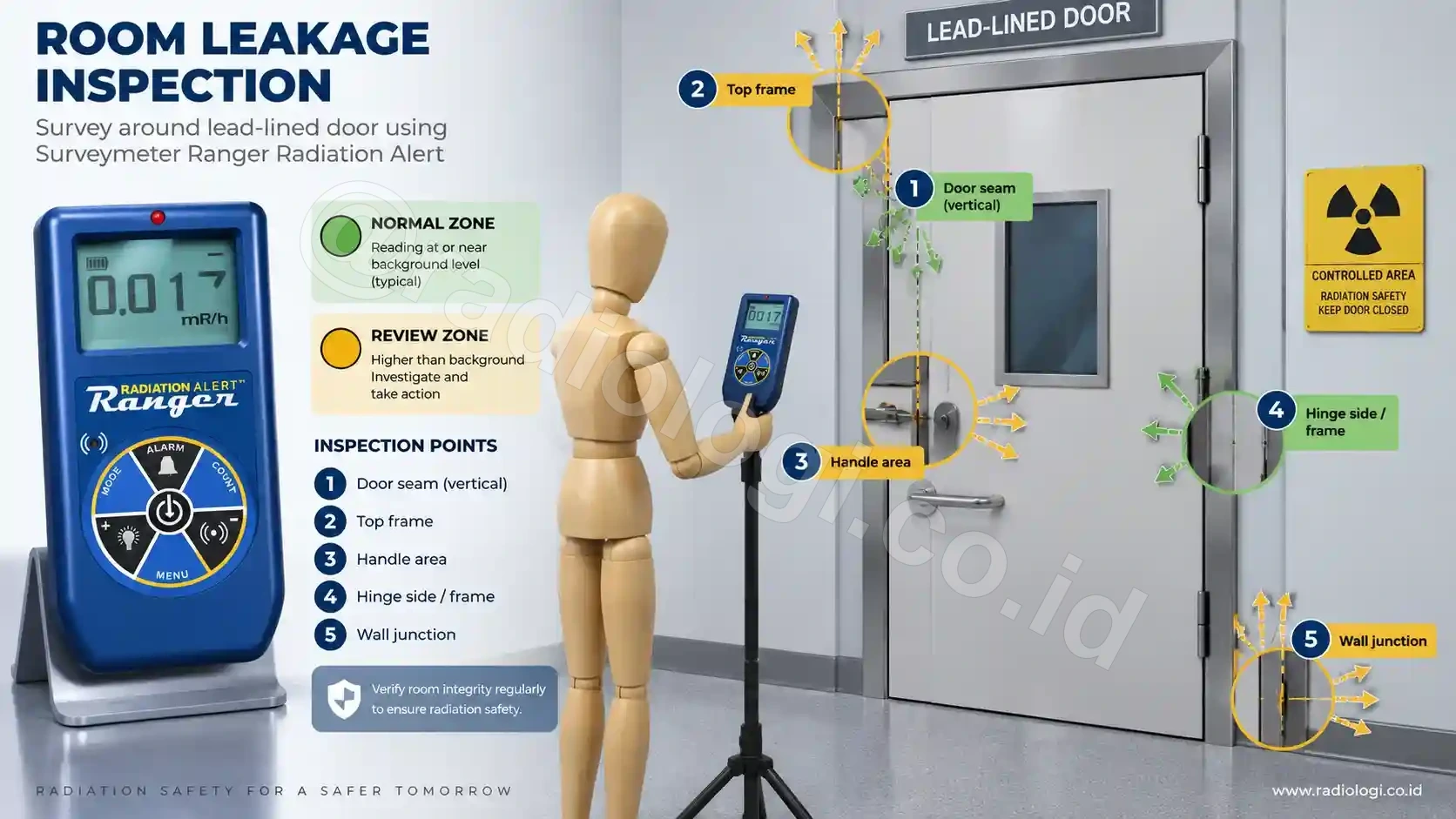

4. Penyusuran Titik Kritis: Menyusuri daerah luar perisai, terutama pada sambungan panel timbal, celah pintu, pinggiran jendela kaca Pb, dan penetrasi sakelar/kabel.

5. Evaluasi Laju Dosis Terkoreksi: Menghitung selisih pembacaan terhadap dosis latar dan membandingkan hasilnya dengan Pembatas Dosis perancangan.

Perbedaan Uji Kebocoran Ruangan vs Uji Kebocoran Wadah Tabung

Banyak pengelola fasilitas belum membedakan antara uji kebocoran ruangan dengan uji kebocoran wadah tabung (tube housing leakage). Keduanya merupakan evaluasi keselamatan yang berbeda:

Parameter Evaluasi	Uji Kebocoran Ruangan Radiologi	Uji Kebocoran Wadah Tabung (Tube Housing)
Objek Pengujian	Barrier fisik ruangan (dinding, pintu, jendela kaca Pb)	Rumah tabung (housing) penyangga tabung sinar-X
Tujuan Evaluasi	Memverifikasi transmisi paparan di luar perisai tidak melebihi Pembatas Dosis	Memastikan kelulusan penyekatan radiasi dari rumah tabung
Acuan Regulasi	Perka BAPETEN No. 4 Tahun 2020 (Pasal 32)	Perka BAPETEN No. 2 Tahun 2018 (Lampiran I)
Kriteria Kelulusan	Disesuaikan dengan hasil kalkulasi Pembatas Dosis spesifik ruangan	Laju paparan L ≤q 1 mGy/jam pada jarak 1 meter dari titik fokus
Saat Pelaksanaan	Komisioning ruangan baru, renovasi, atau perbaikan pesawat	Pesawat baru, penggantian tabung, atau pemindahan lokasi pesawat

Analisis Komprehensif Jenis-Jenis Penahan Radiasi (Shielding) Ruangan Sinar-X

Dalam rekayasa konstruksi ruang radiologi diagnostik, penahan radiasi (shielding) diklasifikasikan berdasarkan fungsi perlindungan terhadap jenis paparan:

1. Perisai Radiasi Primer (Primary Barrier)

Perisai primer dirancang untuk menahan berkas radiasi utama (primary beam) yang dipancarkan dari fokus tabung sinar-X tanpa terhalang oleh pasien atau meja pemeriksaan. Dinding penahan radiasi primer wajib dilapisi lembaran Timbal (Pb) dengan ketebalan ekuivalen minimal 2,0 mm Pb atau beton padat setebal minimal 15 cm (dengan densitas ≥ 2,35 g/cm³). Area dinding yang dikategorikan sebagai perisai primer mencakup dinding di belakang chest stand (pemeriksaan paru-paru) hingga ketinggian minimal 2,1 meter dari lantai selesai.

2. Perisai Radiasi Sekunder (Secondary Barrier)

Perisai sekunder dirancang untuk menyerap kombinasi radiasi bocor (leakage radiation) dari wadah tabung dan radiasi hambur (scattered radiation) dari tubuh pasien. Dinding sekunder, pintu masuk, dan langit-langit umumnya membutuhkan ketebalan ekuivalen minimal 1,0–1,5 mm Pb.

Tabel 2: Rekomendasi Ketebalan Perisai Radiasi per Jenis Fasilitas Radiologi

Jenis Fasilitas / Ruangan	Jenis Perisai	Material Penahan Utama	Tebal Ekuivalen Minimum
Radiografi Umum / Sinar-X Bucky	Dinding Primer	Timbal (Pb) / Beton	2,0 mm Pb / 15 cm Beton
Radiografi Umum	Dinding Sekunder & Pintu	Timbal (Pb) / Kaca Pb	1,5 mm Pb
CT-Scan 64-Slice / Dual Source	Seluruh Dinding Ruangan	Timbal (Pb) / Beton Berbarium	2,5–3,0 mm Pb / 20 cm
Fluoroskopi C-Arm / Cath Lab	Dinding & Pintu Kontrol	Timbal (Pb)	2,0 mm Pb
Mamografi	Dinding Sekunder	Plasterboard / Timbal Tipis	0,5 mm Pb

Pengujian Integritas Sambungan Lembaran Timbal (Pb Overlapping)

Kegagalan perisai radiasi paling sering terjadi pada titik sambungan lembaran timbal (Pb sheet) di balik dinding plasterboard atau bata. Sesuai Perka BAPETEN No. 4/2013, setiap sambungan antar-lembaran timbal wajib mengalami overlapping (tumpang-tindih) minimal 10 mm (1 cm). Pengujian kebocoran menggunakan surveymeter dengan pergerakan pemindaian (scanning speed) maksimal 5 cm/detik di sepanjang garis sambungan pintu, jendela pengamat, dan lubang kabel utilitas untuk memastikan tidak ada celah celus (pinhole leakage).

Studi Kasus Evaluasi Kebocoran Ruangan Radiologi CT-Scan 64-Slice

Pada fasilitas CT-Scan 64-Slice dengan beban kerja tinggi (W ≥ 1000 mA·menit/minggu), evaluasi perisai penahan radiasi membutuhkan perhatian khusus pada area berikut:

1. Dinding Sekunder Pembatas Ruang Operator: Pemasangan kaca timbal (lead glass) 2,5 mm Pb wajib dilapisi bingkai timbal tumpang-tindih untuk mencegah kebocoran sinar sekunder ke area meja kontrol operator.

2. Pengukuran Paparan Ruang Tunggu Pasien: Titik ukur surveymeter di balik dinding ruang tunggu pasien wajib menunjukkan laju paparan <0,02 mSv/minggu (1 mSv/tahun) untuk mendukung keselamatan anggota masyarakat.
