TLD Badge Harshaw 2 Element: Dosimeter LiF:Mg,Ti Dosis Seluruh Tubuh

Q: Apa keunggulan LiF:Mg,Ti dibanding CaSO₄:Dy untuk pemantauan pekerja medis?

Z eff LiF:Mg,Ti (8,2) sangat dekat dengan jaringan lunak (7,4), sehingga responsnya terhadap foton diagnostik 40–100 keV mendekati dosis serap jaringan tanpa bergantung berat pada koreksi filter. Ini dapat menghasilkan estimasi dosis efektif yang lebih representatif pada rentang energi sinar-X radiologi diagnostik.

Q: Mengapa hanya dua elemen sudah cukup untuk pemantauan seluruh tubuh?

Karena regulasi BAPETEN mensyaratkan pelaporan dua besaran operasional untuk pemantauan rutin seluruh tubuh: Hp(10) untuk dosis efektif dan Hp(0,07) untuk dosis ekuivalen kulit. Dua elemen dengan dua ketebalan filter berbeda memenuhi kebutuhan tersebut pada medan foton murni.

Q: Apa fungsi Element Correction Coefficient (ECC) pada kartu Harshaw?

ECC adalah faktor koreksi individual per chip yang menormalisasi perbedaan sensitivitas intrinsik antar-kristal. Nilai ECC disimpan di basis data laboratorium terhadap nomor seri kartu — inilah sebabnya satu kartu tidak boleh dipertukarkan antar-pekerja tanpa pembaruan rekaman.

Q: Apakah kartu 2 elemen dapat digunakan di ruang cath lab?

Dapat, namun tidak optimal. Di cath lab, dosis lensa mata sering menjadi pembatas sebelum dosis seluruh tubuh. Konfigurasi yang dianjurkan adalah badge 2 elemen di luar apron dipadukan dengan dosimeter Hp(3) terpisah — lihat TLD Badge Harshaw 4 Element .

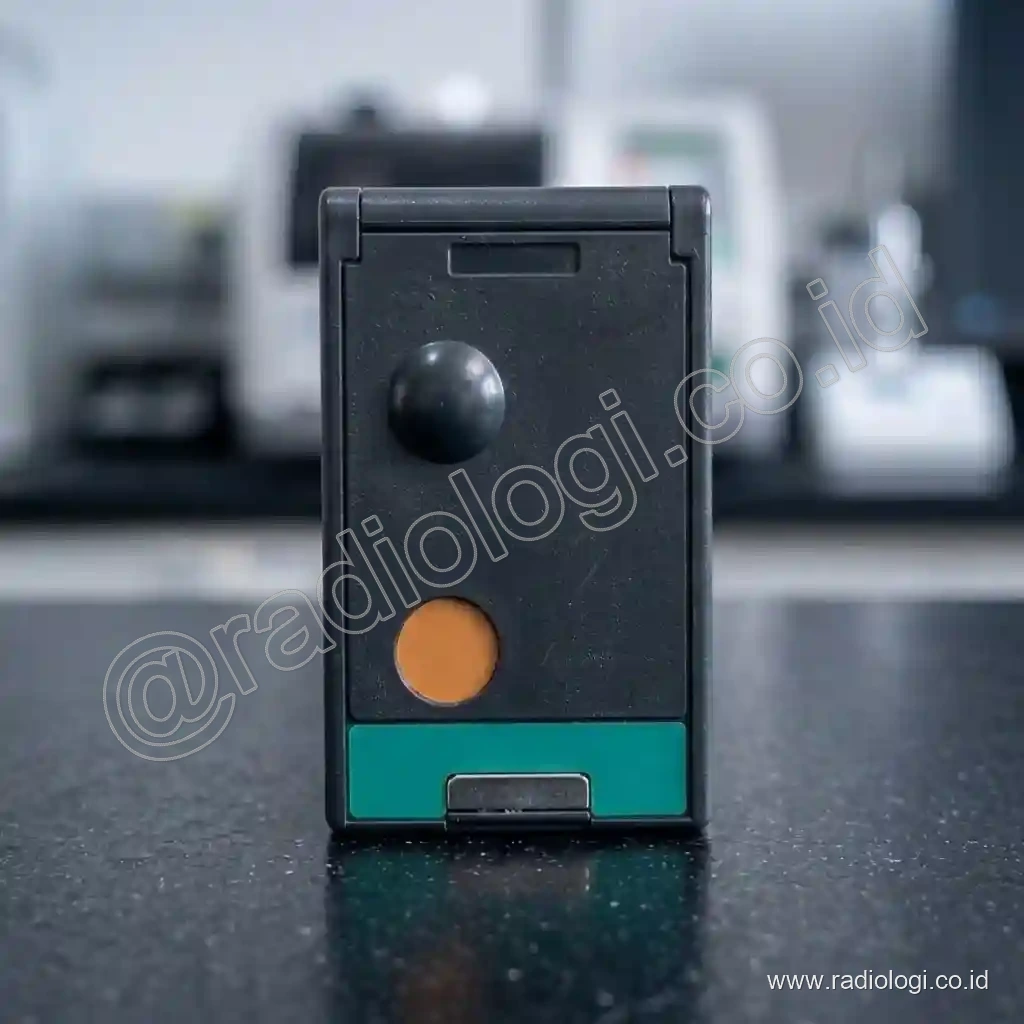

TLD Badge Harshaw 2 Element dosimeter badan LiF:Mg,Ti monitoring radiasi pekerja — Kaset TLD Badge Harshaw 2 Element (TLD-100) dengan filter ganda untuk pemisahan dosis Hp(10) dan Hp(0,07).

Standar Metrologi & Kepatuhan Regulasi BAPETEN

Instrumen ini (setelah diverifikasi melalui kalibrasi) memenuhi persyaratan keselamatan radiasi Indonesia. Kalibrasinya mengikuti ketentuan PP No. 45 Tahun 2023 dan persyaratan teknis BAPETEN terkait laboratorium dosimetri, memastikan ketertelusuran pengukuran ke standar nasional. Perlu dicatat bahwa Peraturan BAPETEN No. 4 Tahun 2020 terutama mengatur keselamatan radiasi radiologi diagnostik dan intervensional, bukan merupakan dasar kalibrasi langsung untuk instrumen tersebut.

Tabel Spesifikasi & Parameter Teknis

Parameter	Spesifikasi
Material Detektor	LiF:Mg,Ti (TLD-100), komposisi isotopik litium alam (7,5% ⁶Li / 92,5% ⁷Li)
Nomor Atom Efektif (Z_eff)	≈ 8,2 — mendekati jaringan lunak (7,4) → near tissue-equivalent
Dimensi Chip	3,2 × 3,2 × 0,89 mm (2 chip), di-encapsulate dalam lembar PTFE pada kartu polimida
Kartu	Kelas Harshaw 8801/8802, ber-barcode dan nomor seri untuk otomatisasi reader
Konfigurasi Filter	E1: filtrasi tebal 242–1000 mg/cm² (ABS + Cu) → Hp(10) · E2: jendela tipis 17 mg/cm² (mylar) → Hp(0,07)
Puncak Glow Curve Utama	Peak 5 pada 210–230 °C; peak 2 & 3 (suhu rendah, tidak stabil) dihapus via pre-heat 100 °C
Panjang Gelombang Emisi	±400 nm (biru)
Rentang Dosis	10 µSv – 10 Sv; linear 10 µSv – 1 Sv, supralinear di atas 1 Sv
Respon Energi Foton	20 keV – 1,3 MeV; deviasi ≤ ±20% relatif Cs-137 (over-response intrinsik puncak 1,4× pada 30 keV, dikompensasi filter)
Respon Beta	E_max ≥ 0,25 MeV pada elemen jendela tipis
Fading	< 5% per tahun pada suhu ruang — stabilitas jangka panjang terbaik di kelasnya; aman untuk periode 3–6 bulan
Akurasi / Ketidakpastian	±10–15% (k=2) pada ≥ 0,1 mSv; reproduksibilitas chip < 3% setelah Element Correction Coefficient (ECC)
Annealing	400 °C / 1 jam + 100 °C / 2 jam (siklus standar TLD-100)
Standar BAPETEN	Perka BAPETEN No. 4/2013 (NBD seluruh tubuh 20 mSv/tahun; kulit & ekstremitas 500 mSv/tahun) · Evaluasi oleh laboratorium ber-ISO/IEC 17025

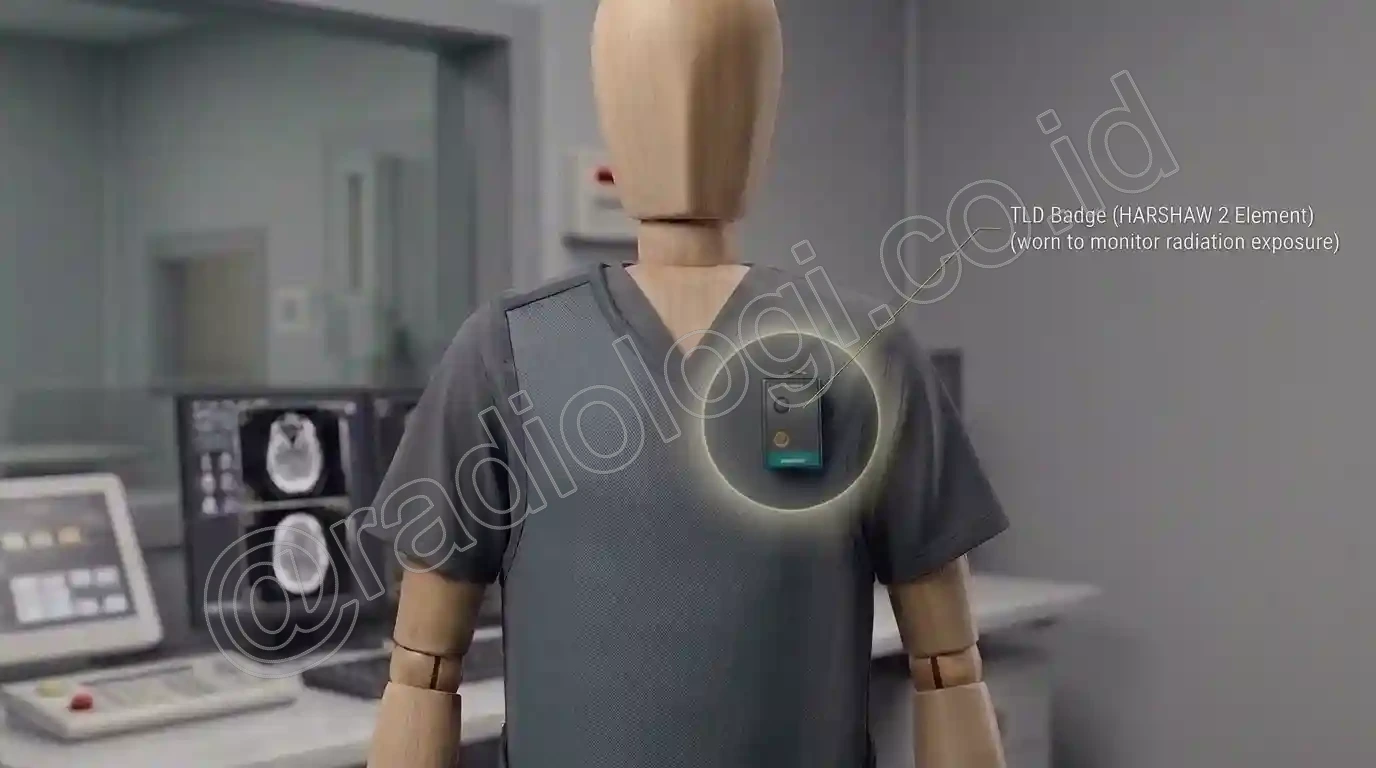

Posisi pemakaian TLD Badge Harshaw 2 Element pada apron timbal pekerja radiasi — Posisi pemakaian TLD Badge Harshaw 2 Element di dada atau luar apron timbal untuk pemantauan dosis radiasi perorangan.

Apa keunggulan LiF:Mg,Ti dibanding CaSO₄:Dy untuk pemantauan pekerja medis?

Z_eff LiF:Mg,Ti (8,2) sangat dekat dengan jaringan lunak (7,4), sehingga responsnya terhadap foton diagnostik 40–100 keV mendekati dosis serap jaringan tanpa bergantung berat pada koreksi filter. Ini dapat menghasilkan estimasi dosis efektif yang lebih representatif pada rentang energi sinar-X radiologi diagnostik.

Mengapa hanya dua elemen sudah cukup untuk pemantauan seluruh tubuh?

Karena regulasi BAPETEN mensyaratkan pelaporan dua besaran operasional untuk pemantauan rutin seluruh tubuh: Hp(10) untuk dosis efektif dan Hp(0,07) untuk dosis ekuivalen kulit. Dua elemen dengan dua ketebalan filter berbeda memenuhi kebutuhan tersebut pada medan foton murni.

Apa fungsi Element Correction Coefficient (ECC) pada kartu Harshaw?

ECC adalah faktor koreksi individual per chip yang menormalisasi perbedaan sensitivitas intrinsik antar-kristal. Nilai ECC disimpan di basis data laboratorium terhadap nomor seri kartu — inilah sebabnya satu kartu tidak boleh dipertukarkan antar-pekerja tanpa pembaruan rekaman.

Apakah kartu 2 elemen dapat digunakan di ruang cath lab?

Dapat, namun tidak optimal. Di cath lab, dosis lensa mata sering menjadi pembatas sebelum dosis seluruh tubuh. Konfigurasi yang dianjurkan adalah badge 2 elemen di luar apron dipadukan dengan dosimeter Hp(3) terpisah — lihat TLD Badge Harshaw 4 Element.

Apa pilihan TLD Harshaw lainnya?

Untuk kebutuhan pemantauan lain, lihat juga TLD Badge Harshaw 4 Element dan TLD Mata Harshaw untuk dosis lensa mata.
