Surveymeter Ranger: Pencacah GM untuk Kontaminasi dan Paparan Radiasi

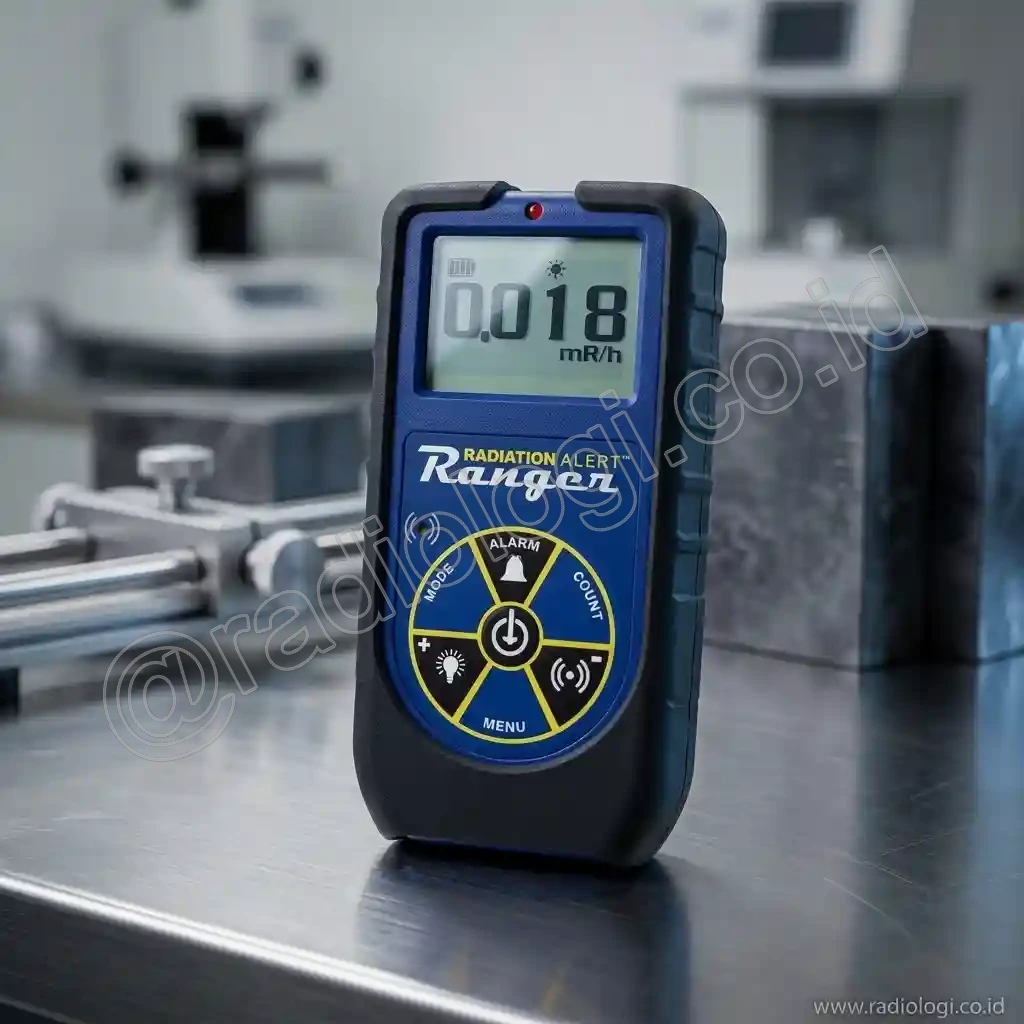

Surveymeter Ranger SE International detektor GM pancake deteksi radiasi alfa beta gamma x-ray — Surveymeter Ranger SE International dengan sensor GM pancake untuk pemantauan laju dosis dan survei kontaminasi area kerja radiologi.

Standar Metrologi & Kepatuhan Regulasi BAPETEN

Instrumen ini (setelah diverifikasi melalui kalibrasi) memenuhi persyaratan keselamatan radiasi Indonesia. Kalibrasinya mengikuti ketentuan PP No. 45 Tahun 2023 dan persyaratan teknis BAPETEN terkait laboratorium dosimetri, memastikan ketertelusuran pengukuran ke standar nasional. Perlu dicatat bahwa Peraturan BAPETEN No. 4 Tahun 2020 terutama mengatur keselamatan radiasi radiologi diagnostik dan intervensional, bukan merupakan dasar kalibrasi langsung untuk instrumen tersebut.

Tabel Spesifikasi & Parameter Teknis

Parameter	Spesifikasi
Detektor	Tabung GM pancake berjendela ujung, gas halogen-quenched; jendela aktif mika tipis
Diameter Efektif Jendela	Sekitar 45 mm; area aktif sekitar 15,5 cm²
Densitas Areal Jendela	Sekitar 1,5–2,0 mg/cm²; jangan disentuh karena tusukan atau tekanan dapat merusak tabung
Radiasi Terdeteksi	Alfa, beta, gamma, dan sinar-X; efisiensi bergantung energi, geometri, jarak, dan radionuklida
Ambang Energi Nominal	Alfa mulai sekitar 2 MeV; beta sekitar 0,16 MeV; foton sinar-X/gamma sekitar 10 keV
Mode Ukur	CPM, CPS, total/akumulasi cacah, mR/h, µSv/h, dan timer pencacahan terintegrasi
Rentang Laju Paparan	0,001–100 mR/h
Rentang Laju Dosis Tampil	0,01–1.000 µSv/h; nilai merupakan konversi respons GM dan dibaca dengan faktor kalibrasi
Rentang Laju Cacah	0–350.000 CPM atau 0–5.000 CPS
Total Cacah	Hingga sekitar 9.999.000 cacah dalam mode total/timed count
Akurasi Referensi	Umumnya ±15% dari pembacaan terhadap Cs-137 setelah kalibrasi; bukan jaminan seragam untuk semua energi/partikel
Respons Energi	GM pancake tidak terkompensasi energi dan dapat over-response pada foton rendah; faktor kalibrasi harus cocok dengan kualitas radiasi
Waktu Mati / Saturasi	Memiliki dead time khas GM; medan tinggi dapat menyebabkan kehilangan cacah atau saturasi. Jangan mengandalkan angka di luar rentang
Indikator	LCD empat digit, grafik batang, klik per kejadian yang dapat dimatikan, lampu indikator, dan alarm ambang
Catu Daya	Baterai alkaline 9 V; umur nominal hingga sekitar 2.000 jam pada latar normal
Antarmuka Data	Port komunikasi/USB dan perangkat lunak pada konfigurasi yang mendukungnya; konfirmasi kabel/lisensi dalam paket
Dimensi / Bobot Nominal	Sekitar 150 × 80 × 30 mm; bobot sekitar 270 g termasuk baterai
Penggunaan yang Tepat	Survei kontaminasi, pencarian sumber, pemeriksaan paket/limbah, dan pemetaan relatif area kerja
Batas Penggunaan	Bukan dosimeter pasien, bukan pengukur pulsa sinar-X sangat singkat, dan bukan pengganti ion chamber untuk laju dosis presisi
Standar / Kalibrasi	Kalibrasi tertelusur pada kualitas sinar-X/gamma relevan oleh laboratorium ISO/IEC 17025 dengan metode dalam ruang lingkupnya

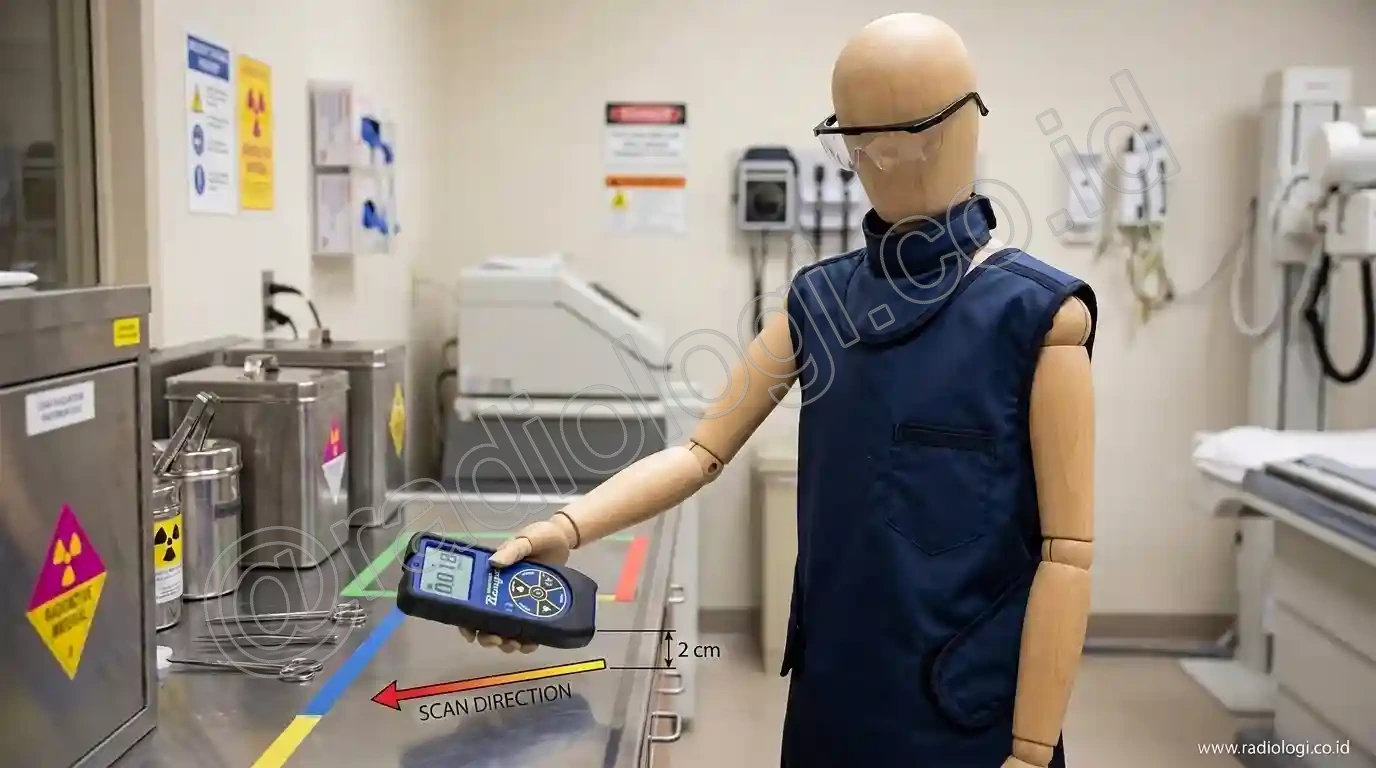

Teknik survei kontaminasi permukaan dengan surveymeter Ranger jarak 1-2 cm — Teknik penyapuan (sweeping) permukaan kerja radiologi dengan surveymeter Ranger pada jarak 1–2 cm untuk pemetaan kontaminasi radiasi.

Mengapa Ranger dapat mendeteksi alfa dan beta, sedangkan banyak surveymeter gamma tidak?

Ranger memakai GM pancake dengan jendela mika sangat tipis. Partikel alfa dan beta dapat masuk sebelum kehilangan seluruh energi. Konsekuensinya, jendela lebih rapuh dan efisiensi sangat dipengaruhi jarak serta orientasi terhadap permukaan.

Apakah angka µSv/h Ranger selalu dapat dianggap sebagai laju dosis yang akurat?

Tidak. GM pancake Ranger tidak terkompensasi energi dan mode µSv/h berasal dari konversi respons pada medan referensi. Pada sinar-X energi rendah, responsnya dapat berbeda besar dari Cs-137. Gunakan faktor sertifikat dan ion chamber bila keputusan memerlukan akurasi dosimetrik.

Dapatkah Ranger dipakai mengukur kebocoran pesawat sinar-X diagnostik?

Ranger berguna untuk pencarian awal dan pemetaan relatif, tetapi pulsa singkat dapat terkena keterbatasan waktu mati GM. Pengukuran kepatuhan harus memakai instrumen dengan respons waktu tervalidasi untuk medan pulsa dan kalibrasi pada kualitas sinar-X yang sesuai.

Apa pemeriksaan sebelum Ranger dikirim untuk kalibrasi?

Catat nomor seri, periksa baterai dan layar, ukur latar stabil, uji respons dengan sumber cek yang sah, serta inspeksi jendela mika tanpa menyentuhnya. Tabung bocor, saturasi, atau latar tak stabil harus diperbaiki karena faktor kalibrasi tidak memperbaiki detektor rusak.

Bagaimana mendapatkan layanan kalibrasi surveymeter?

Untuk menjaga ketertelusuran hasil pengukuran, pelajari layanan fasilitasi kalibrasi surveymeter radiasi.
