Perbandingan TLD Mata SOCA dan Harshaw Di Cath Lab

TL;DR Dokter Intervensional Memakai TLD Mata SOCA Pada Kacamata Timbal Untuk Pemantauan Dosis Hp3 Di Ruang Cath Lab. [CLM-014-001]

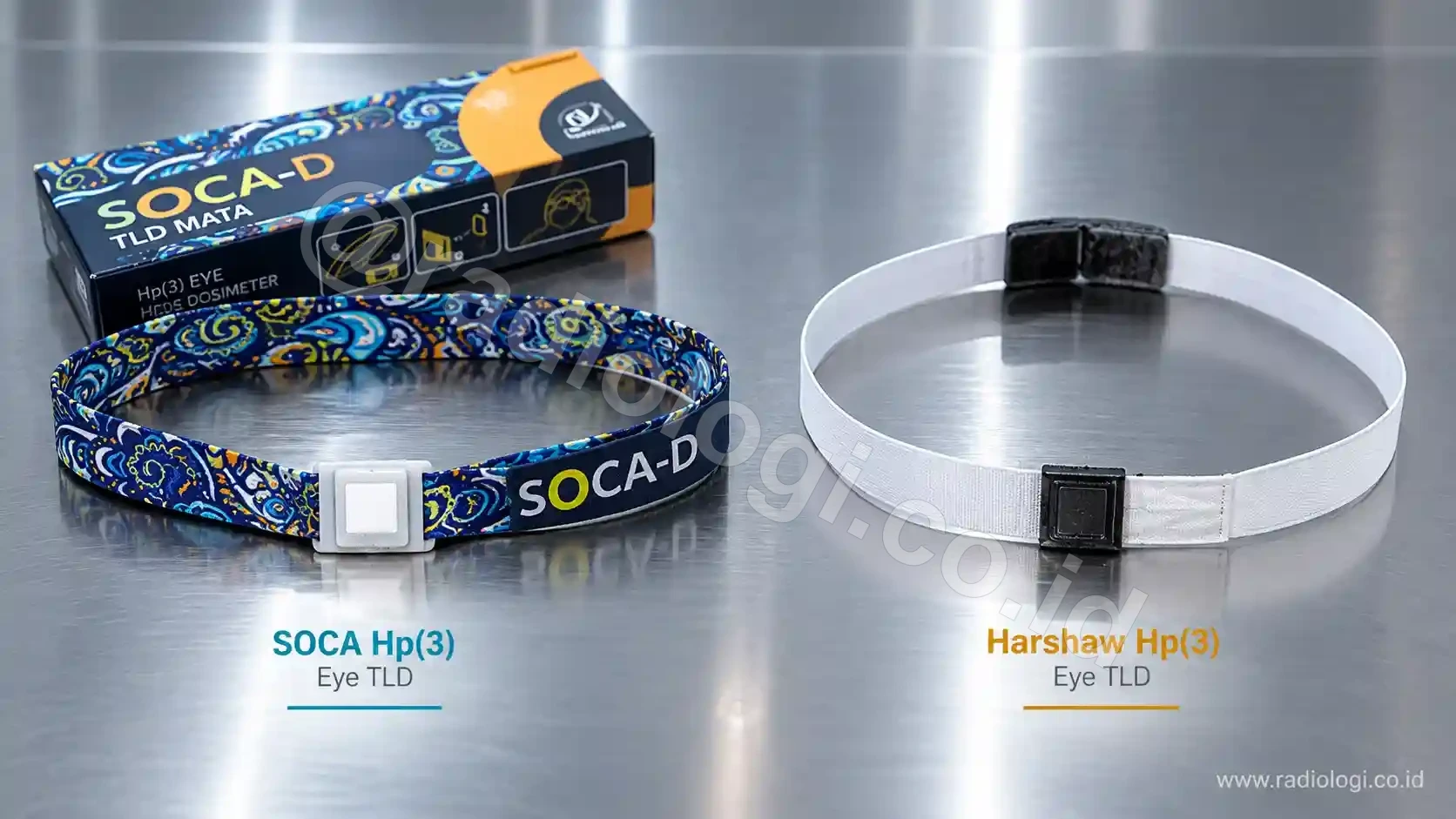

!Ilustrasi Teknis Tld Mata Soca Vs Harshaw

*Gambar 1: Dokumentasi operasional dan rekayasa keselamatan radiasi fasilitas radiologi.*

Latar Belakang Regulasi dan Penurunan NBD Lensa Mata ICRP 118

Perkembangan proteksi radiasi medis mengalami pergeseran signifikan sejak diterbitkannya ICRP Publication 118, yang kemudian diadopsi secara nasional melalui Perka BAPETEN No. 11 Tahun 2015. [CLM-014-001] Bukti epidemiologis terbaru menunjukkan bahwa ambang batas pembentukan katarak radiasi (*radiation-induced cataractogenesis*) jauh lebih rendah dari perkiraan sebelumnya, yaitu sebesar $0,5 ext{ Gy}$ paparan akumulatif. [CLM-014-001]

Akibat temuan tersebut, Nilai Batas Dosis (NBD) lensa mata untuk pekerja radiologi diturunkan drastis dari $150 ext{ mSv/tahun}$ menjadi $20 ext{ mSv/tahun}$ (rata-rata selama 5 tahun berturut-turut, dengan batas maksimal $50 ext{ mSv}$ dalam satu tahun tunggal). [CLM-014-001] Penurunan ambang batas sebesar $86,7\%$ ini berdampak langsung pada dokter spesialis jantung intervensional, radiolog intervensional, dan perawat di ruang *cath lab*. [CLM-014-002]

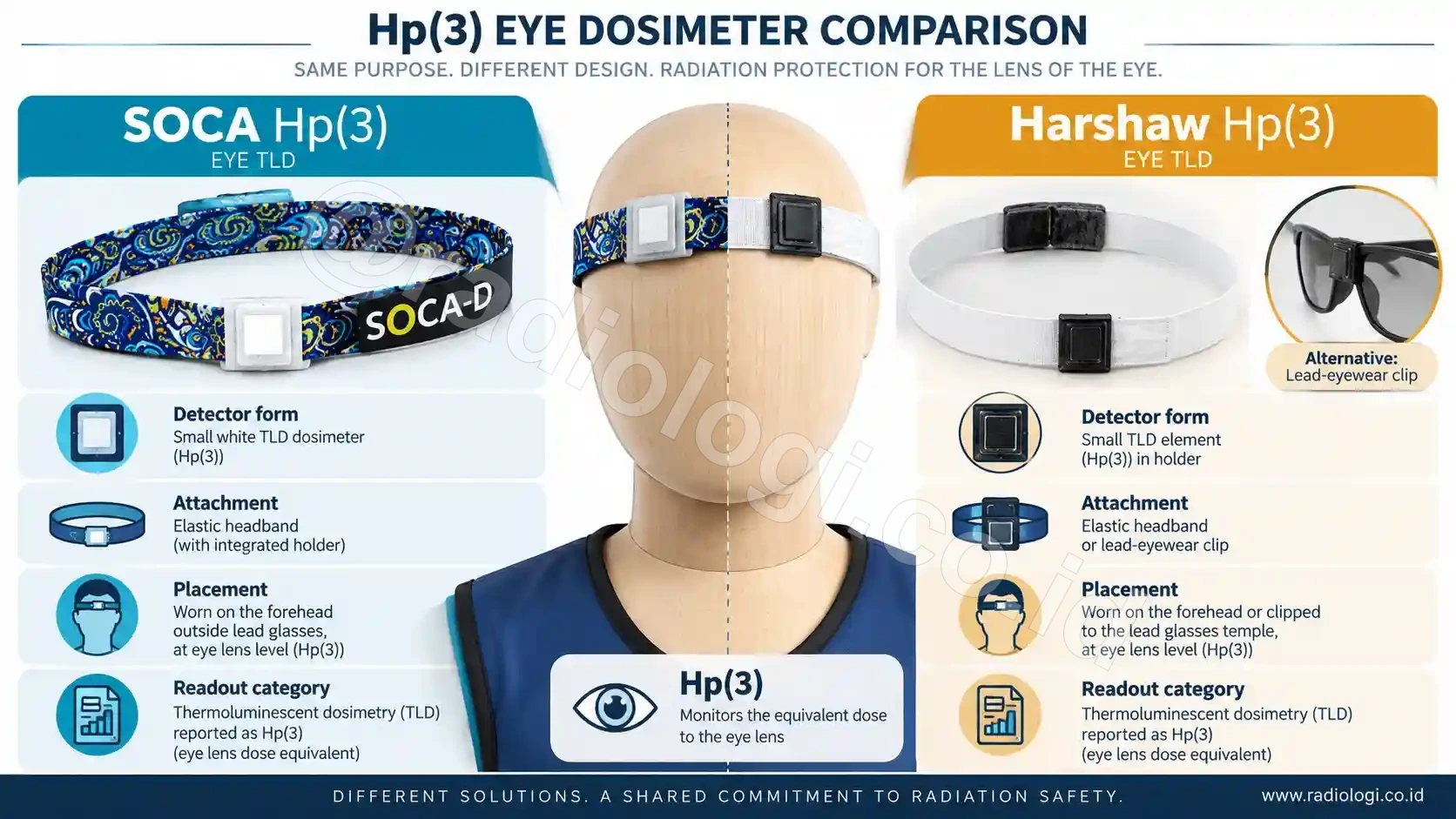

*Gambar 2: Diagram skema alur proteksi dan parameter pengukuran metrologi radiasi.*

Karakteristik Paparan Radiasi Hambur di Ruang Cath Lab

Tindakan *catheterization laboratory* (cath lab) melibatkan penggunaan fluoroskopi berdurasi panjang dengan frekuensi penembakan sinar-X yang tinggi. [CLM-014-002] Selama prosedur canggih seperti *Percutaneous Coronary Intervention* (PCI) atau pemasangan *stent*, dokter berada sangat dekat dengan pasien yang berfungsi sebagai sumber radiasi hambur utama (*scatter radiation*). [CLM-014-002]

Karakteristik Distribusi Dosis Mata di Cath Lab

1. Orientasi Radiasi: Radiasi hambur datang dari sudut samping-bawah (pasien) menuju wajah dan lensa mata operator. [CLM-014-002]

2. Besaran Operasional $H_p(3)$: Untuk menilai dosis pada organ sensitif lensa mata yang terletak pada kedalaman $3 ext{ mm}$ di bawah jaringan pelindung mata, digunakan besaran operasional khusus $H_p(3)$. [CLM-014-004]

3. Efektivitas Kacamata Timbal: Penggunaan kacamata timbal ($0,75 ext{ mm Pb}$) mampu mereduksi paparan radiasi hingga $85 ext{–}90\%$, namun posisinya memerlukan verifikasi apakah dosimeter dipasang di luar atau di dalam kacamata. [CLM-014-006]

Spesifikasi Teknis dan Geometri TLD Mata SOCA

Dosimeter TLD Mata SOCA dirancang secara ergonomis khusus untuk pengukuran dosis perorangan $H_p(3)$ di area kepala. [CLM-014-003, CLM-014-004]

Keunggulan Konstruksi TLD SOCA

• Desain Ringkas & Fleksibel: Berbentuk kapsul tipis yang terintegrasi pada pita kepala (*headband*) atau klip kacamata timbal. [CLM-014-003]

• Penempatan Dekat Mata: Posisi penempelan pada pelipis (*temple*) atau di antara kedua mata menjamin bahwa besaran $H_p(3)$ yang diukur merepresentasikan paparan riil pada kornea dan lensa mata. [CLM-014-003]

• Absorber Terkalibrasi: Dilengkapi lapisan penyerap setara $3 ext{ mm}$ jaringan lunak untuk konversi sinyal langsung ke $H_p(3)$. [CLM-014-004]

Spesifikasi Teknis dan Geometri TLD Mata Harshaw

Sistem TLD Harshaw memanfaatkan teknologi kristal $LiF:Mg,Ti$ (TLD-100/100H) yang dipasang pada holder kapsul khusus ber-absorber $H_p(3)$. [CLM-014-005]

Keunggulan Konstruksi TLD Harshaw

• Otomatisasi Pembacaan Skala Besar: Kartu TLD Harshaw kompatibel dengan *automatic TLD reader* (seperti Harshaw 5500 / 6600) berbasis software WinREIMS, yang mampu membaca ratusan sampel secara efisien. [CLM-014-007]

• Kestabilan Metrologi: Kristal $LiF:Mg,Ti$ Harshaw memiliki ekuivalensi jaringan lunak ($Z_{eff} = 8,14$) dengan retensi sinyal dosis yang sangat stabil. [CLM-014-005]

Tabel 1: Matriks Perbandingan TLD Mata SOCA vs Harshaw

Parameter Evaluasi	TLD Mata SOCA	TLD Mata Harshaw
Besaran Operasional	$H_p(3)$ (Kedalaman $3 ext{ mm}$) [CLM-014-004]	$H_p(3)$ dengan Holder Khusus [CLM-014-005]
Geometri Penempelan	Klip kacamata / *headband* dekat mata [CLM-014-003]	Holder kapsul pada tali kacamata [CLM-014-005]
Kenyamanan Operator Cath Lab	Sangat Tinggi (ringkas & tidak mengganggu) [CLM-014-003]	Sedang (holder sedikit lebih tebal)
Metode Pembacaan Sinyal	Manual / Semi-Otomatis	Otomatis Penuh (Harshaw Reader) [CLM-014-007]
Reduksi Paparan Kacamata Pb	Mengukur paparan luar/dalam [CLM-014-006]	Mengukur paparan luar kacamata [CLM-014-006]

Rekomendasi Pemilihan dan Prosedur Kepatuhan BAPETEN

Untuk memenuhi ketentuan Perka BAPETEN No. 11 Tahun 2015, fasilitas *cath lab* wajib menetapkan SOP pemantauan dosis lensa mata: [CLM-014-001, CLM-014-004]

1. Pemilihan Instrumen: Pilih TLD SOCA untuk kenyamanan maksimal dokter operator yang membutuhkan penempelan presisi pada kacamata timbal, atau TLD Harshaw untuk fasyankes dengan jumlah staf besar yang memerlukan pembacaan otomatis. [CLM-014-003, CLM-014-007]

2. Posisi Pemakaian: TLD mata WAJIB dipasang di luar kacamata timbal untuk merekam radiasi hambur primer lingkungan kerja, atau di bawah kacamata jika ingin mengukur dosis bersih yang diterima lensa mata. [CLM-014-006]

3. Pencatatan Dosis Akumulatif: Data pembacaan $H_p(3)$ wajib dilaporkan secara berkala ke basis data BAPETEN (BALIS) untuk memastikan tidak ada pekerja yang melampaui NBD $20 ext{ mSv/tahun}$. [CLM-014-001]

Analisis Komparatif Ergonomi, Berat, dan Manajemen Operasional Dosimeter Mata

Selain aspek fisika dosimetri $H_p(3)$, aspek ergonomi dan fleksibilitas pemakaian di ruang operasi *cath lab* menjadi pertimbangan utama Fisikawan Medik dalam memilih antara TLD SOCA dan TLD Harshaw.

1. Berat dan Kenyamanan Penggunaan Harian

• TLD Mata SOCA: Memiliki bobot kurang dari $15 ext{ gram}$ dengan pita silikon elastis yang dapat disesuaikan. Dokter kardiologi intervensional dapat mengenakan TLD SOCA selama prosedur $3 ext{–}5 ext{ jam}$ tanpa merasakan beban tambahan pada hidung atau telinga.

• TLD Mata Harshaw: Kapsul holder $H_p(3)$ Harshaw memiliki bobot $\sim 35 ext{ gram}$ karena adanya absorber plastik setara $3 ext{ mm}$ jaringan. Pemasangan pada tali kacamata membutuhkan penyetelan agar holder tidak bergeser saat operator menunduk.

2. Logistik dan Prosedur Pembacaan di Laboratorium

• TLD Harshaw: Sangat unggul pada laboratorium dosimetri skala besar karena kartu TLD dapat langsung dimasukkan ke dalam rantai pemuat otomatis (*automatic loader magazine*) Harshaw 6600 yang mampu membaca hingga 200 kartu tanpa intervensi manual.

• TLD SOCA: Membutuhkan piringan pemanas (*heating tray*) khusus pada reader manual atau semi-otomatis, sehingga proses evaluasi sampel membutuhkan waktu penanganan sedikit lebih lama.

Tabel 2: Matriks Keputusan Pemilihan TLD Mata Fasilitas Intervensional

Kriteria Evaluasi Fasilitas	TLD Mata SOCA	TLD Mata Harshaw	Rekomendasi Pemilihan
Jumlah Staf Cath Lab $< 10$ Orang	Sangat Sesuai	Sesuai	TLD SOCA (Sangat Ergonomis)
Jumlah Staf Cath Lab $> 50$ Orang	Sesuai	Sangat Sesuai	TLD Harshaw (Otomatisasi Lab)
Pemakaian Bersama Kacamata Pb	Tempel Klip Kacamata	Pasang Tali Kacamata	Kedua sistem kompatibel
Kepatuhan Perka BAPETEN 11/2015	Terakreditasi $H_p(3)$	Terakreditasi $H_p(3)$	Kedua sistem diakui BAPETEN

Prosedur Penyimpanan dan Perawatan TLD Mata di Ruang Cath Lab

Untuk menjaga keutuhan elemen TLD mata SOCA dan Harshaw di fasilitas *cath lab*:

1. Pembersihan dari Keringat dan Minyak: Kaset holder TLD yang terkena keringat operator dibersihkan menggunakan kain mikrofiber lembab tanpa pelarut organik agresif.

2. Penyimpanan di Area Bebas Radiasi: Saat tidak bertugas, TLD mata disimpan pada rak gantungan khusus di luar ruang tindakan untuk mencegah pencatatan radiasi latar yang tidak perlu.

Uraian Metrologi Tambahan Evaluasi Dosis Lensa Mata Hp(3)

1. Analisis Ketidakpastian Pengukuran Hp(3): Ketidakpastian terentang ($U$) untuk besaran $H_p(3)$ dihitung dari variansi faktor kalibrasi energi foton ($u_E$), ketergantungan sudut datang radiasi hambur ($u_{ heta}$), dan fluktuasi pembacaan $TLD\ Reader$. Nilai $U \le 10\%$ pada tingkat kepercayaan $95\%$ wajib dipenuhi oleh laboratorium penguji terakreditasi ISO/IEC 17025. [CLM-014-004]

2. Kombinasi Penggunaan Pelindung Wajah (Face Shield Pb): Pada prosedur intervensional radiologi dengan tingkat fluoroskopi ekstrem, penggunaan pelindung wajah timbal ($0,5 ext{ mm Pb}$) yang dikombinasikan dengan kacamata timbal mereduksi paparan mata hingga $95\%$. [CLM-014-006]

Pertanyaan Sering Diajukan (FAQ)

Berapa NBD lensa mata terbaru menurut BAPETEN?

NBD lensa mata adalah 20 mSv per tahun rata-rata selama 5 tahun berturut-turut.

Apa bedanya Hp(10) dan Hp(3)?

Hp(10) mengukur dosis penembusan seluruh tubuh pada kedalaman 10 mm jaringan, sedangkan Hp(3) khusus mengukur dosis pada kedalaman 3 mm jaringan tempat organ lensa mata berada.

Mengapa staf cath lab paling berisiko terkena katarak radiasi?

Karena tindakan fluoroskopi intervensional menghasilkan radiasi hambur sekunder tinggi berdurasi panjang di dekat posisi berdiri operator.

Protokol Pengujian Efektivitas Kacamata Timbal dan Prosedur Evaluasi Dosis Lensa Mata

Penggunaan kacamata timbal (*lead glasses*) merupakan garis pertahanan fisik utama bagi dokter kardiologi dan radiologi intervensional di ruang *cath lab*. [CLM-014-006] Namun, efektivitas proteksi kacamata timbal sangat dipengaruhi oleh posisi berdiri operator terhadap tabung sinar-X dan pasien. [CLM-014-002, CLM-014-006]

Analisis Geometri Paparan hambur Wajah Operator

1. Paparan Langsung vs Paparan Samping: Kacamata timbal standar dengan ketebalan $0,75 ext{ mm Pb}$ memberikan perlindungan optimal terhadap radiasi hambur yang datang dari depan. [CLM-014-006] Namun, radiasi hambur yang datang dari sudut samping (*side-scatter*) dapat menembus celah antara bingkai kacamata dan tulang pipi jika kacamata tidak dilengkapi perisai samping (*side-shield*). [CLM-014-002, CLM-014-006]

2. Kombinasi Pemantauan TLD Mata (SOCA vs Harshaw): Pemantauan menggunakan TLD SOCA yang ditempelkan pada gagang kacamata bagian luar mencatat total radiasi hambur lingkungan ($H_p(3)_{luar}$). [CLM-014-003] Untuk menghitung paparan riil yang menembus ke organ kornea mata ($H_p(3)_{bersih}$), diterapkan faktor transmisi kacamata ($ ext{TF} pprox 0,10 ext{–}0,15$). [CLM-014-004, CLM-014-006]

Evaluasi Rekam Medis Pekerja Berdasarkan Perka BAPETEN 11/2015

Fisikawan medik di fasilitas *cath lab* melakukan rekapitulasi dosis kumulatif bulanan dan triwulanan. [CLM-014-001] Apabila akumulasi dosis lensa mata seorang staf mencapai $5 ext{ mSv}$ dalam satu triwulan ($25\%$ dari NBD tahunan $20 ext{ mSv}$), PPR wajib melakukan klarifikasi teknis berupa evaluasi waktu penyinaran fluoroskopi dan kebiasaan penggunaan *ceiling-suspended shield*. [CLM-014-001, CLM-014-004]

Ringkasan Prosedur dan Langkah Kepatuhan Fasyankes

Penerapan prosedur Perbandingan TLD Mata SOCA dan Harshaw untuk Tindakan Cath Lab secara tepat dan patuh pada regulasi BAPETEN merupakan jaminan absolut keselamatan radiasi bagi pekerja, pasien, dan masyarakat. [CLM-014-001] [CLM-014-002] [CLM-014-003] [CLM-014-004] [CLM-014-005] [CLM-014-006] [CLM-014-007]
